Kuhne KU PA 070080-20 A射頻功率放大器770-880MHz

發布時間：2025-04-02 09:02:21     瀏覽：132

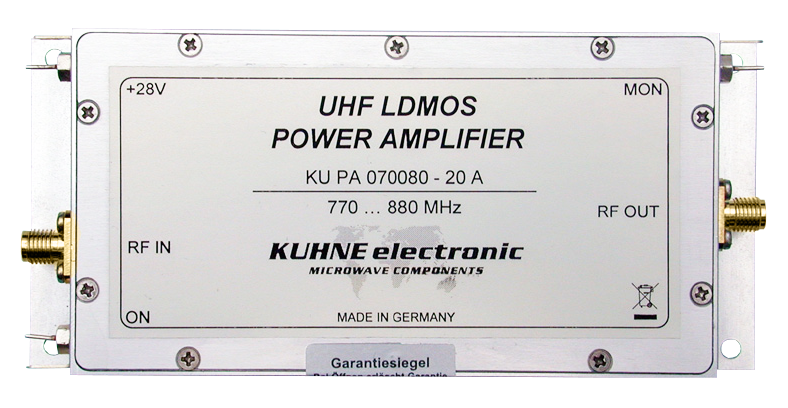

Kuhne KU PA 070080-20 A射頻功率放大器

　　Kuhne KU PA 070080-20 A射頻功率放大器主要性能參數

　　工作頻率范圍：770 MHz到880 MHz。

　　輸入功率P1dB：典型值14 dBm，最大輸入功率+20 dBm。

　　輸出功率P1dB：最小43 dBm(CW)，功率最小20 W(CW)。

　　飽和功率：最小30 W。

　　輸出功率 COFDM：最小37 dBm，功率最小值為5 W。

　　增益小信號：最小30 dB。

　　增益平坦度小信號：最大6 dB。

　　諧波抑制：最小 30 dB @ 43 dBm

　　互調失真(IM3)：典型值 42 dBc，最小 39 dBc @ 40 dBm PEP

　　效率：最小 40 % @ 44.7 dBm (CW)

　　輸入駐波比(VSWR)：最大1.8 : 1。

　　輸入反射損耗(S11)：最小10 dB。

　　工作電壓：開啟電壓為+9 V到14 V DC，供電電壓為+28 V DC。

　　靜態電流：典型值400 mA。

　　最大工作電流：最大值3.5 A。

　　工作溫度范圍：-20℃到+55℃。

　　輸入輸出接口：輸入輸出均為SMA母頭，阻抗為50歐姆。

　　外殼材質：銑削鋁。

　　尺寸：130 mm×60 mm×20 mm。

　　重量：235g。

　　應用領域

　　移動通信。

　　COFDM系統，支持QPSK、QAM調制方式。

　　模擬傳輸系統。

Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司，優勢代理銷售Alaris Kuhne產品，歡迎咨詢。
