产品概述

　　型号：QT381 和 QT386 系列

　　频率：32.768 kHz

　　工作电压：支持 +2.5Vdc 和 +3.3Vdc

　　尺寸：5.0 x 7.0 x 2.54

　　应用场景：主要用于需要精确时间保持的电子设备，如石油钻井、航空航天等恶劣环境下的实时时钟驱动器和 32.768 kHz 输出晶体?？?。

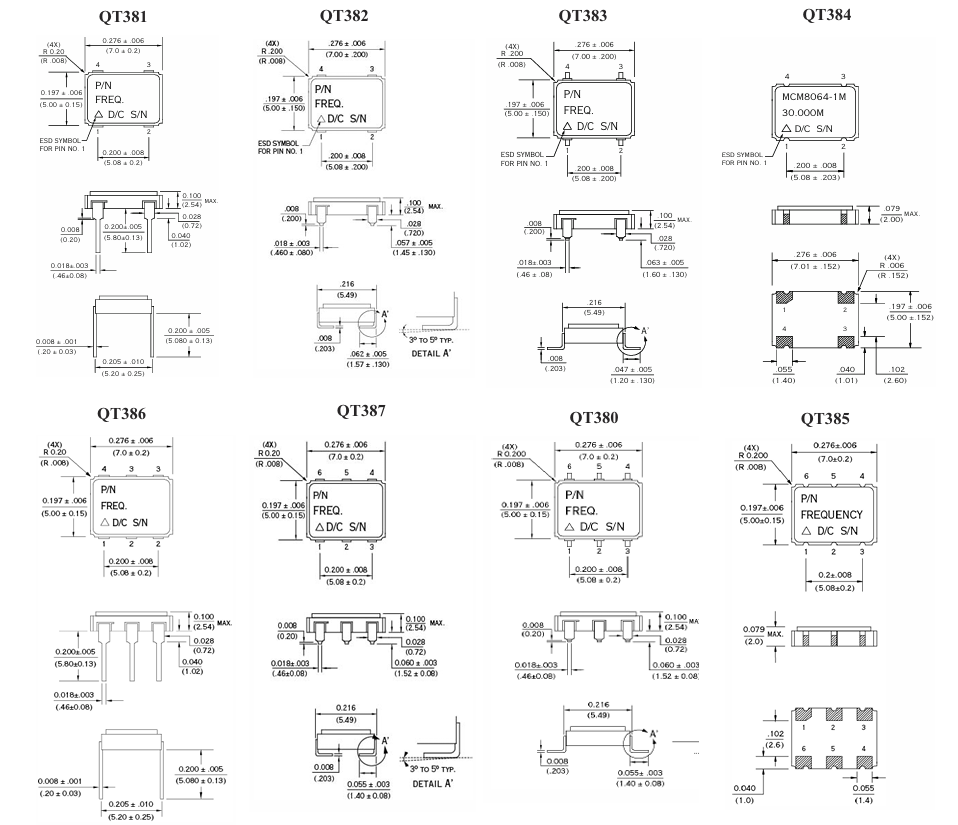

　　封装类型：表面贴装 (微型 SMD) 5 x 7mm 通孔 6 引脚

　　产品特点

　　高精度：采用 AT 切石英晶体，提供高精度时钟信号，相比传统的 32.768 kHz 石英音叉晶体，具有更好的温度特性，频率稳定性范围为 ±150ppm 至 ±250ppm。

　　超低功耗：工作电流仅为 70 μA 至 120 μA，适合电池供电的设备。

　　高温性能：工作温度范围为 -55°C 至 +185°C，适用于极端环境。

　　封装：低轮廓气密封装，金镀接触端子，确保高可靠性和长寿命。

　　快速启动：启动时间仅为 10 ms。

　　三态输出：标准三态输出，内置 50kΩ 上拉电阻，可悬空或连接到 Vdd，不影响电气性能。

　　电气特性

　　供电电压：Vdd 在 -0.3V 至 +7.0V 之间。

　　输出电流：±3 mA。

　　工作温度：根据型号不同，范围从 -55°C 到 +185°C。

　　频率稳定性：根据型号不同，范围从 ±150ppm 到 ±250ppm。

　　功耗电流：70 μA 至 120 μA。

　　输出电压：Voh ≥ Vdd - 0.4V，Vol ≤ 0.4V。

　　三态输入电压：Vih ≥ 0.7Vdd，Vil ≤ 0.3Vdd。

　　输出负载电容：15 pF。

　　上升和下降时间：50 ns 至 200 ns。

　　输出禁用延迟：在 25°C 和 15pF 条件下，延迟时间为 1 μs。

　　待机电流：20 μA(INHN=Low)。
