MAX211IDW +5V RS-232收發器原裝現貨

發布時間:2025-04-03 09:14:02     瀏覽:564

  MAX200-MAX213 是一系列由 Maxim Integrated(現為 Analog Devices 的一部分)生產的 +5V 供電的 RS-232 和 V.28 收發器,具有集成的電荷泵電路,能夠在單電源供電下工作。

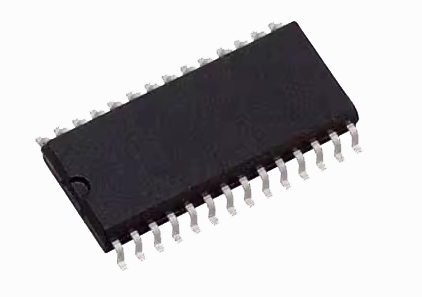

MAX211IDW +5V RS-232收發器原裝現貨

  產品概述

  電源要求:支持單電源供電,工作電壓為 +5V 或 +9.0V 至 +13.2V(部分型號)。

  集成電荷泵:無需雙極性 ±12V 電源,簡化了電路設計。

  封裝類型:提供多種封裝選項,包括 14 引腳、16 引腳、20 引腳、24 引腳和 28 引腳的 DIP、SO、SSOP 等封裝。

  外部電容:部分型號(如 MAX203、MAX205)不需要外部電容,進一步節省電路板空間。

  功能特點

  節省電路板空間:

  集成電荷泵電路,無需外部雙極性電源。

  部分型號(如 MAX203、MAX205)無需外部電容。

  24 引腳 SSOP 封裝相比傳統 SO 封裝可節省多達 40% 的空間。

  低功耗:

  提供 5μW 的關斷模式(MAX200、MAX205、MAX206、MAX211),顯著降低功耗,延長電池運行時間。

  MAX213 提供 75μW 的響鈴指示監控,帶有兩個有源接收器。

  兼容性:

  符合 EIA/TIA-232E 和 V.28 標準。

  驅動器輸出電壓擺幅在 ±5V 至 ±8V 之間,接收器輸入閾值為 ±0.8V 至 ±2.4V。

  高數據速率:支持高達 120kbps 的數據速率。

  高可靠性:

  接收器輸入具有 ±30V 的過壓保護。

  發射器輸出具有 ±100mA 的短路保護。

  應用場景

  便攜式設備:如手持設備、便攜式診斷設備等,適合需要低功耗和節省空間的應用。

  工業控制設備:適用于需要可靠串行通信的工業環境。

  通信設備:用于需要符合 RS-232 標準的串行通信接口。

  選型指南

型號電源電壓 (V)RS-232 驅動器數量RS-232 接收器數量外部電容數量 (0.1μF)
MAX2005504
MAX201+5 和 +9.0 至 +13.2222
MAX2025224
MAX203522
MAX2045404
MAX205555
MAX2065434
MAX2075534
MAX2085444
MAX209+5 和 +9.0 至 +13.2352
MAX2115454
MAX2135454
