用于 200 V 半桥/高压侧和低压侧电平转换栅极驱动器 IRS2005S/IRS2007S/IRS2008S 的步进电机评估板

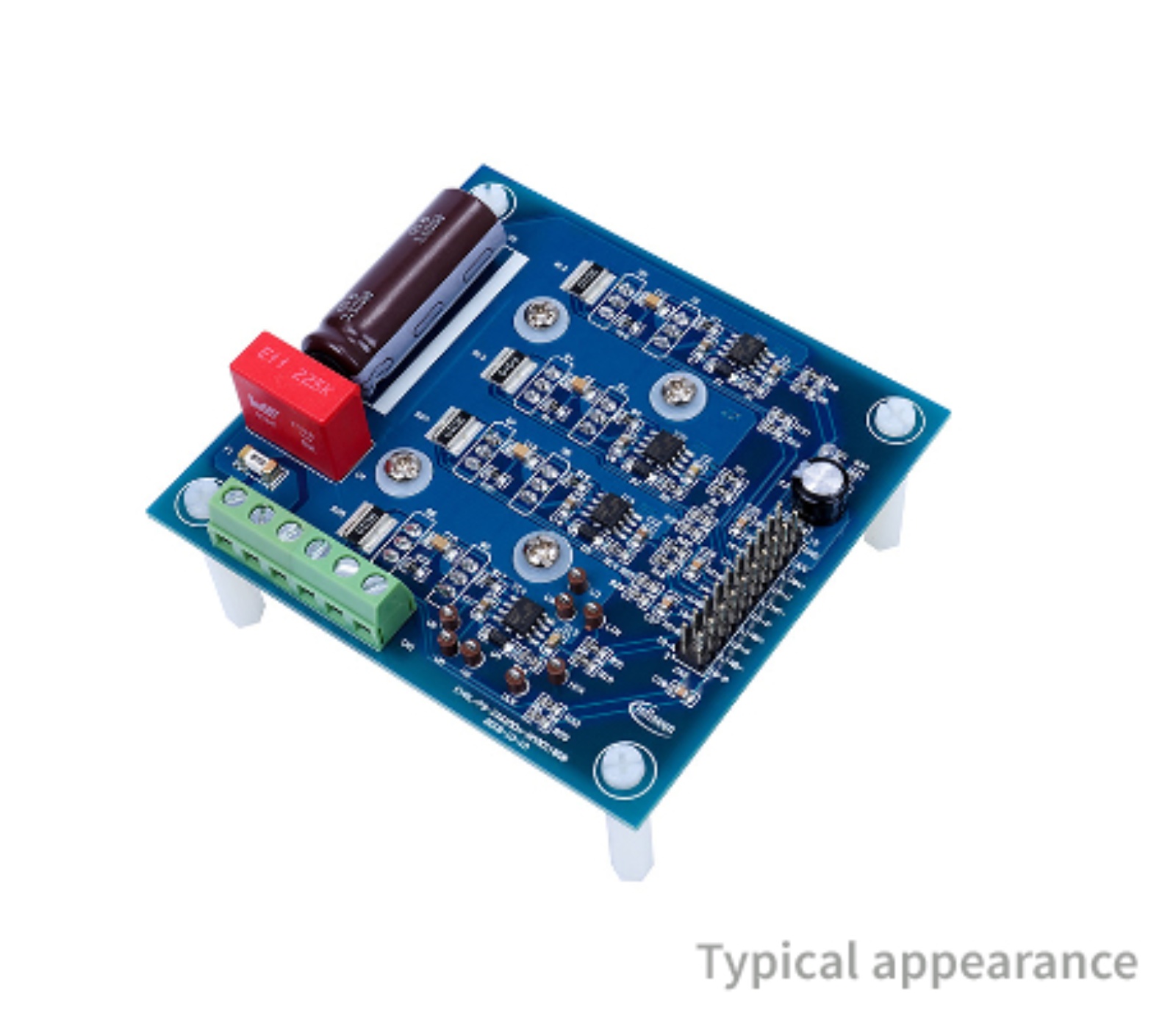

EVAL-PS-IRS200x板是一款功率驱动板，包括栅极驱动器IC、MOSFET、电源连接器和信号接口。该板专门用于(但不限于)连接到外部步进电机控制器板的步进电机驱动器。
该板采用我们新的 200 V 电平转换栅极驱动器：IRS2005S(高边和低边驱动器)，IRS2007S(半桥驱动器)，以及IRS2008S(半桥驱动器)。
评估板EVAL-PS-IRS200x-OM30118SB的功率级由四相组成，具有独立的支路分流器，这是步进电机驱动的常用拓扑结构。输入电压 24~72 VDC 适用于市场上的大多数步进电机。MOSFET的选择IPP180N10N3 G(100 V/18 mΩ)，并由200 V 电平转换栅极驱动器 相应地IRS2005S/IRS2007S/IRS2008S。
每相支路电流由支路分流器检测，并以差分模式输出到控制接口。该板可以通过连接到外部控制器来运行步进电机。该板最初焊接有IRS2005S(正逻辑输入)，对于不同的逻辑输入，可以用两个具有相同尺寸的另外两个部件代替。
功能概要
带独立支路分流器的四相逆变器，专门用于步进电机驱动
采用低成本解决方案的双倍尺寸 PCB 电源
直流电压输入，带短路?；?/span>
200 V 电平转换栅极驱动器 IRS2005S/IRS2007S/IRS2008S，具有 -8 V 负瞬态电压能力，具有更好的耐用性和不同的输入 PWM 逻辑，以及针对 VCC 和 VBS 的欠压锁定 (UVLO)
额定电压为 100 V 的 OptiMOSTM 3 MOSFET IPP180N10N3 G，具有极低的导通电阻 (18 mΩ)，可实现更好的热性能
该板可以通过连接到外部控制板来运行步进电机
通过LED指示外部输入辅助电源
安装散热片的自然通风
不建议将 IRS2001S/2003S/2004S 用于新设计。
IRS2001S/2003S/2004S可分别直接替换为IRS2005S/2007S/2008S
潜在应用
电机控制和驱动轻型电动汽车 (LEV)多旋翼飞行器和无人机其他一般电池驱动应用
