1200 V 三相 SOI 栅极驱动器和 EasyPIM? IGBT ?？槠拦腊?/span>

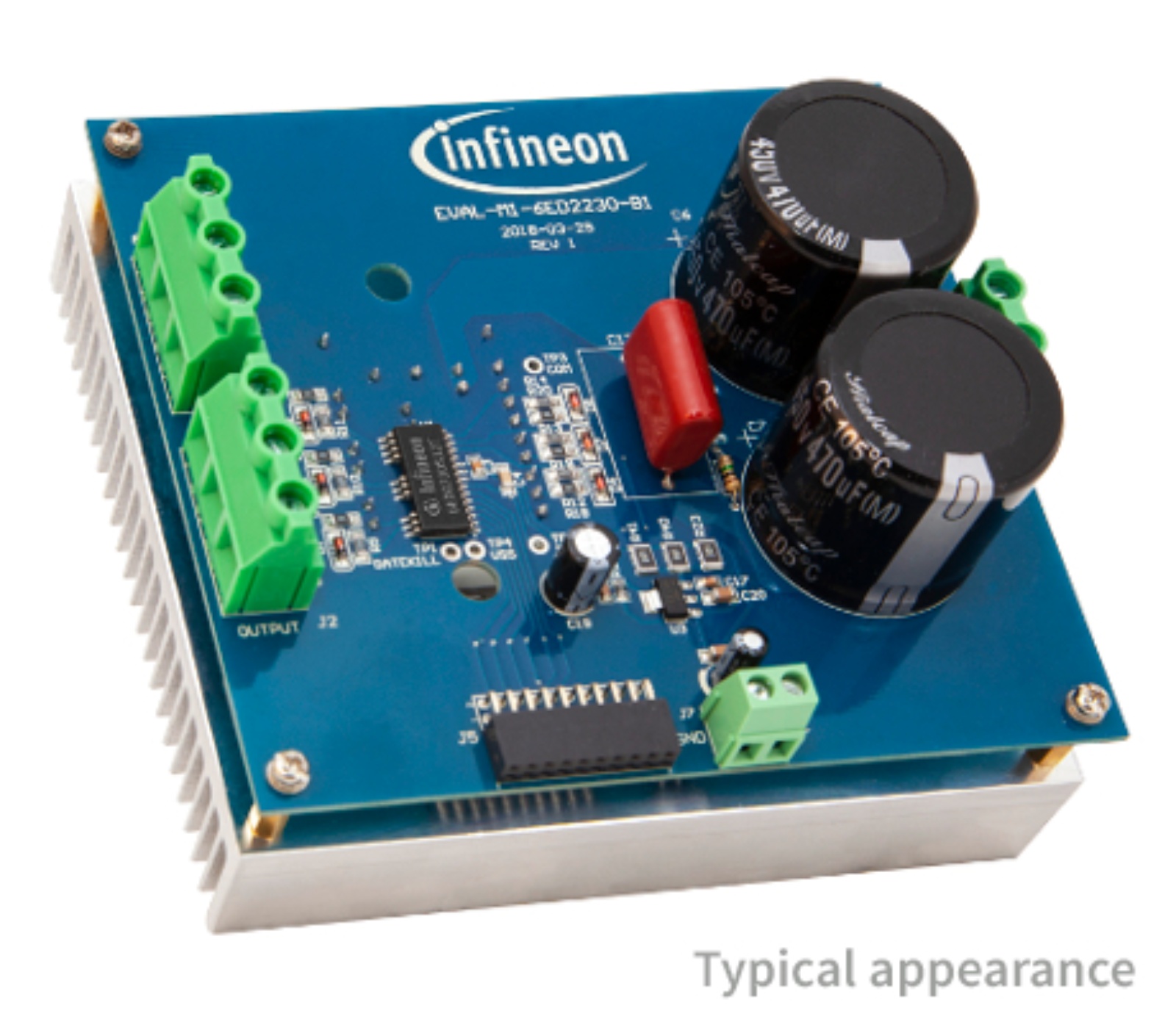

EVAL-M1-6ED2230-B1 是一款完整的电源评估板，包括一个 1200 V 三相栅极驱动器6ED2230S12T系列和EasyPIM易PIM?1B 1200 V 三相?？镕P15R12W1T4.专为支持功率范围高达 2 kW 的电机驱动应用而设计。
它提供交流和直流输入以及三相电源输出，提供用于电流检测的单发射极分流器和用于直流母线电压测量的分压器。
此电源板与 iMOTION? MADK (?？榛τ蒙杓铺准?，例如Eval-M1- 099M-C用于电机控制。
订购信息：
| Base Part Number | Package | Standard Pack | Orderable Part Number | |
| Form | Ouantity | |||
| EVAL-M1-6ED2230-B1 | EVAL | Boxed | 1 | EVALM16ED2230B1TOBO1 |
| 6ED2230S12T | DSO-24 | Tape and Ree | 1,000 | 6ED2230S12TXUMA1 |
| FVAL-M1-099M-C or EVAL-M1-1320 | MAD-K EVAL | Blister Tray | 1 | EVALM1099MCTOBO1 or EVALM11302TOB01 |
| FP15R12W1T4 | EasyPIMTM 1B Module | Tray | 24 | FP15R12W1T4BOMA1 |
功能概要
英飞凌薄膜SOI技术
完全工作电压高达 +1200 V
集成超快自举二极管和过流?；?(OCP)
浮动通道设计用于自举操作
输出拉电流/灌电流能力：+0.35 A/‐0.65 A
可承受SOI技术提供的高达-100 V的负瞬态电压(脉冲宽度高达700 ns)
两个通道的欠压锁定
兼容 3.3 V、5 V 和 15 V 输入逻辑
具有 ±5% ITRIP 阈值的过流?；?/span>
故障报告、自动故障清除和同一引脚上的使能功能 (RFE)
所有通道的匹配传播延迟
集成 460 ns 死区时间?；?/span>
击穿(交叉传导)?；?/span>
好处
1200 V、15 A 三相输入整流器 PIM(功率集成?？?IGBT?？?/span>
第四代快速 TRENCHSTOP? IGBT、第四代发射极控制二极管和 NTC
低开关损耗
VCEsat(英语：CEsat)具有正温度系数
低电压CEsat(英语：CEsat)
铝2O3低热恢复性的基板
紧凑型设计
焊接触技术
由于集成了安装夹具，安装牢固
应用
商用热泵
供暖、通风和空调 (HVAC)
暖通空调通风
电机控制和驱动
| 参数 | 评估板-M1-6ED2230-B1 |
|---|---|
| 应用 | 工业驱动 ; 压缩机 |
| 板类型 | 评估板 |
| 家庭 | 栅极驱动器 ; IGBT?？?/td> |
| 输入类型 | 交流 ; 直流 |
| 最大电机功率 | 2000 瓦 |
| P外 麦克斯 | 2000 瓦 |
| 产品描述 | 具有集成自举二极管和OCP的1200 V三相SOI栅极驱动器和EasyPIM? 1200V Easy1B三相?？槠拦腊?，适用于电机驱动应用 |
| 产品名称 | 评估板-M1-6ED2230-B1 |
| 资格 | 工业 |
| 子应用程序 | 压缩机 ; 工业驱动 |
| 电源电压最小值 max | 200 伏 800 伏 |
| 目标应用 | 商用空调 ; 电机控制与驱动 ; 泵 ; 球迷 |
| 拓扑学 | 三相电机 |
