- 产品详情
缩短上市时间 – 快速可靠的故障检测/记录电源和热管理以及电路板控制逻辑，以及仿真和系统内调试支持。
简单、可扩充、端到端 – 可扩充的电压、温度、逻辑和 I/O 平台，可使用具有无缝接口的 L-ASC10 芯片轻松扩展。
减少 BOM 和成本 – 各种系统的设计可以在 Platform Manager 2 系列上实现标准化，而不是来自多个供应商的多个单一功能 IC。
特征：
· 全面覆盖故障 – 监控所有电源轨和温度节点
· 只需使用所需数量的 L-ASC10 硬件管理扩展器，即可管理 10 至 80 个电源
· 通过使单个硬件管理子?？?电源、散热和控制路径)能够在纳秒内响应其他?？橹械墓收?，最大限度地减少故障传播
· 无需监控DC-DC转换器的电源正常信号，从而节省CPLD I/O引脚
· 在硬件中进行可靠的电源和热故障检测，而不是软件例程
Platform Manager 2 系列选型：
| 参数 | L-ASC10型 | LPTM21系列 | LPTM21L |
|---|---|---|---|
| 电压监控输入 | 10 | 10 | 10 |
| 电流监控输入 | 2 | 2 | 2 |
| 温度监控输入 | 2 | 2 | 2 |
| 微调通道数 | 4 | 4 | 4 |
| MOSFET驱动器 | 4 | 4 | 4 |
| 漏极开路 GPIO（5 V 容限） | 9 | 10 | 10 |
| 片内非易失性故障日志 |  | | |
| LUT 数量 | - | 1280 | 1280 |
| 数字 I/O 计数 （PIO） | - | 98 | 33 |
| 主时钟输入 （PCLK） | - | 6 | 4 |
| 分布式 RAM （kBits） | - | 10 | 10 |
| EBR SRAM（千比特） | - | 64 | 64 |
| EBR 块数 （9 kBits） | - | 7 | 7 |
| 用户闪存 （kBits） | - | 64 | 64 |
| PLL 数量 | - | 1 | 1 |
| 通信 I/F | I2C | I2C/JTAG系列 | I2C/JTAG系列 |
| 编程接口 | I2C | I2C/JTAG系列 | I2C/JTAG系列 |
| 工作电压 | 3.3 伏 | 2.8 V 至 12 V | 3.3 伏 |
| 系统内更新支持 | | | |

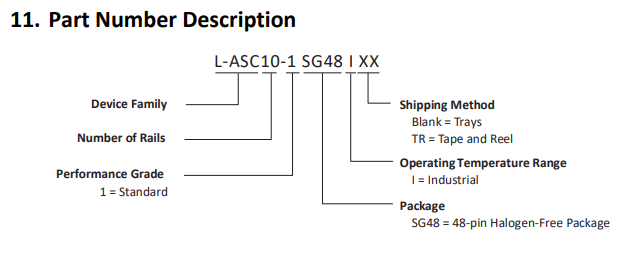

| Part Number | Package | Pins |
| L-ASC10-1SG48I | Halogen-Free QFN | 48 |
电源管理专用 - PMIC | ||
L-ASC10型 | LPTM21 | LPTM21L |
| L-ASC10-1SG48I | LPTM21L-1ABG100I | LPTM21L-1ABG100I |
| LPTM21-1AFTG237I | LPTM21L-EVN | |
| LPTM21L-EVN | PSSN-B100-LPTM21L | |
| PSSN-B100-LPTM21L | ||
| LPTM21-1AFTG237C |
