ispMACH 4000V/B/C/Z系列
| ispMACH 4000V/B/C 系列选型指南 | ||||||
| ispMACH 4032V/B/C | ispMACH 4064V/B/C | ispMACH 4128V/B/C | IspMACH 4256V/B/C | IspMACH 4384V/B/C | ispMACH 4512V/B/C | |
| Macrocells | 32 | 64 | 128 | 256 | 384 | 512 |
| UO +Dedicated Input | 30+2/32+4 | 30+2/32+4/ 64+10 | 64+10/92+4/ 96+4 | 64+10/96+14/ 128+4/160+4 | 128+4/192+4 | 128+4/208+4 |
| tpo (ns | 2.5 | 2.5 | 2.7 | 3.0 | 3.5 | 3.5 |
| ts(ns | 1.8 | 1.8 | 1.8 | 2.0 | 2.0 | 2.0 |
| /teo (ns | 2.2 | 2.2 | 2.7 | 2.7 | 2.7 | 2.7 |
| tMAx(MHz | 400 | 400 | 333 | 322 | 322 | 322 |
| Supply Voltages (V | 3.3/2.5/1.8V | 3.3/2.5/1.8V | 3.3/2.5/1.8V | 3.3/2.5/1.8V | 3.3/2.5/1.8V | 3.3/2.5/1.8V |
| Pins/Packag | 44 TOFP 48 TOFP | 44 TOFP 48 TOFP 100 TOFE | 100 TOFP 128 TOFP 144 TOFp | 100 TOFP 144 TOEP 176 TOFP 256 ftBGA2 tpBGA2,3 | 176 TOFP 256 tBGA pBGA | 176 TOFP 256 HBGA/ pBGA |
| ispMACH 4000Z系列选型指南 | ||||
| ispMACH 4032ZC | spMACH 4064ZC | ispMACH 4128ZC | ispMACH 4256ZC | |
| Macrocells | 32 | 64 | 128 | 256 |
| VO+Dedicated Inputs | 32+4/32+4 | 32+4/32+12/ 64+10/64+10 | 64+10/96+4 | 64+10/96+6/ 128+4 |
| tpp (ns | 3.5 | 3.7 | 4.2 | 4.5 |
| ts(ns) | 2.2 | 2.5 | 2.7 | 2.9 |
| tao (ns | 3.0 | 3.2 | 3.5 | 3.8 |
| fMAx (MHz | 267 | 250 | 220 | 200 |
| Supply Voltage (V) | 1.8 | 1.8 | 1.8 | 1.8 |
| Max.Standby lcc(μA) | 20 | 25 | 35 | 55 |
| Pins/Package | 48 TQFP 56 csBGA | 48 TOFP 56 csBGA 100 TOFP 132 csBGA | 100 TQFP 132cSBGA | 100 TOFP 132 csBGA 176 TOFP |
ispMACH 4000简介:
Lattice的高性能ispMACH 4000系列提供了超快速CPLD解决方案。该系列是莱迪思两种最流行的架构的融合:ispLSI?2000和ispMACH 4A。ispMACH 4000架构保留了这两个系列的优点，专注于重大创新，在灵活的CPLD系列中结合了最高性能和低功耗。
ispMACH 4000结合了高速度和低功耗以及易于设计所需的灵活性。凭借其强大的Global Routing Pool和Output Routing Pool，该系列提供了出色的First-Time-Fit，时序可预测性，路由，引脚保留和密度迁移。
ispMACH 4000系列提供32到512个宏细胞的密度。在Thin Quad Flat Pack (TQFP)、Chip Scale BGA (csBGA)和Fine Pitch Thin BGA (ftBGA)封装中有多种密度i /O com组合
从44到256个瓶/球。表1显示了宏单元、包和I/O选项，以及其他关键参数。
ispMACH 4000系列具有增强的系统集成能力。支持3.3 V (4000V)、2.5 V (4000B)、1.8 V (4000C/Z)电源电压和3.3 V、2.5 V、1.8 V接口电压。此外，当I/O组配置为3.3 V工作时，输入可以安全地驱动到5.5 V，使该系列可以耐受5 V。ispMACH 4000还提供增强的I/O功能，如压摆率控制、PCI兼容性、总线保持器锁存器、上拉电阻、下拉电阻、漏极输出和热插拔。ispMACH 4000系列产品是3.3 V/2.5 V/1.8 V系统内可编程接口，通过IEEE标准1532。IEEE标准1149.1边界扫描测试能力也允许在自动化测试设备上进行产品测试。1532接口信令 TCK、TMS、TDI和TDO被引用到VCC(逻辑核心)。
特性:
高性能
?fMAX = 400MHZ最大工作频率
?tPD = 2.5 ns传播延迟
?多达四个全球时钟引脚与可编程时钟极性控制
?每次输出高达80 PTs
易于设计
?增强的宏细胞与单独的时钟，重置，预设和时钟使能控制
?多达四个全局OE控制
?单个本地OE控制每个I/O引脚
?出色的首次试装和改装
?快速路径，SpeedLockingTM路径，宽pt路径
?宽输入门控(36输入逻辑块)快速计数器，状态机和地址解码器
解码器零功率(ispMACH 4000Z)和低功率(ispMACH 4000V/B/C)
?典型静态电流10μA (4032Z)
?典型静态电流1.3 mA (4000C)
?1.8 V铁芯低动态功率
?ispMACH 4000Z工作低至1.6 V VCC
Product Technical Specifications
| ECCN (US) | 3A991.d |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Automotive | No |
| PPAP | No |
| Family Name | ispMACH? 4000V |
| Program Memory Type | EEPROM |
| Number of Logic Blocks/Elements | 36 |
| Number of Global Clocks | 4 |
| Number of I/O Banks | 2 |
| Number of Macro Cells | 512 |
| Product Terms | 80 |
| Data Gate | No |
| Maximum Number of User I/Os | 208 |
| In-System Programmability | Yes |
| Programmability | Yes |
| Reprogrammability Support | Yes |
| Maximum Internal Frequency (MHz) | 384.6 |
| Maximum Clock to Output Delay (ns) | 2.7 |
| Maximum Propagation Delay Time (ns) | 3.5 |
| Speed Grade | 35 |
| Individual Output Enable Control | Yes |
| Minimum Operating Supply Voltage (V) | 3 |
| Maximum Operating Supply Voltage (V) | 3.6 |
| Typical Operating Supply Voltage (V) | 3.3 |
| Tolerant Configuration Interface Voltage (V) | 5 |
| Maximum Operating Current (mA) | 14(Typ) |
| Minimum Operating Temperature (°C) | 0 |
| Maximum Operating Temperature (°C) | 90 |
| Supplier Temperature Grade | Commercial |
| Packaging | Tray |
| Tradename | ispMACH |
| Mounting | Surface Mount |
| Package Height | 1.25(Max) |
| Package Width | 17 |
| Package Length | 17 |
| PCB changed | 256 |

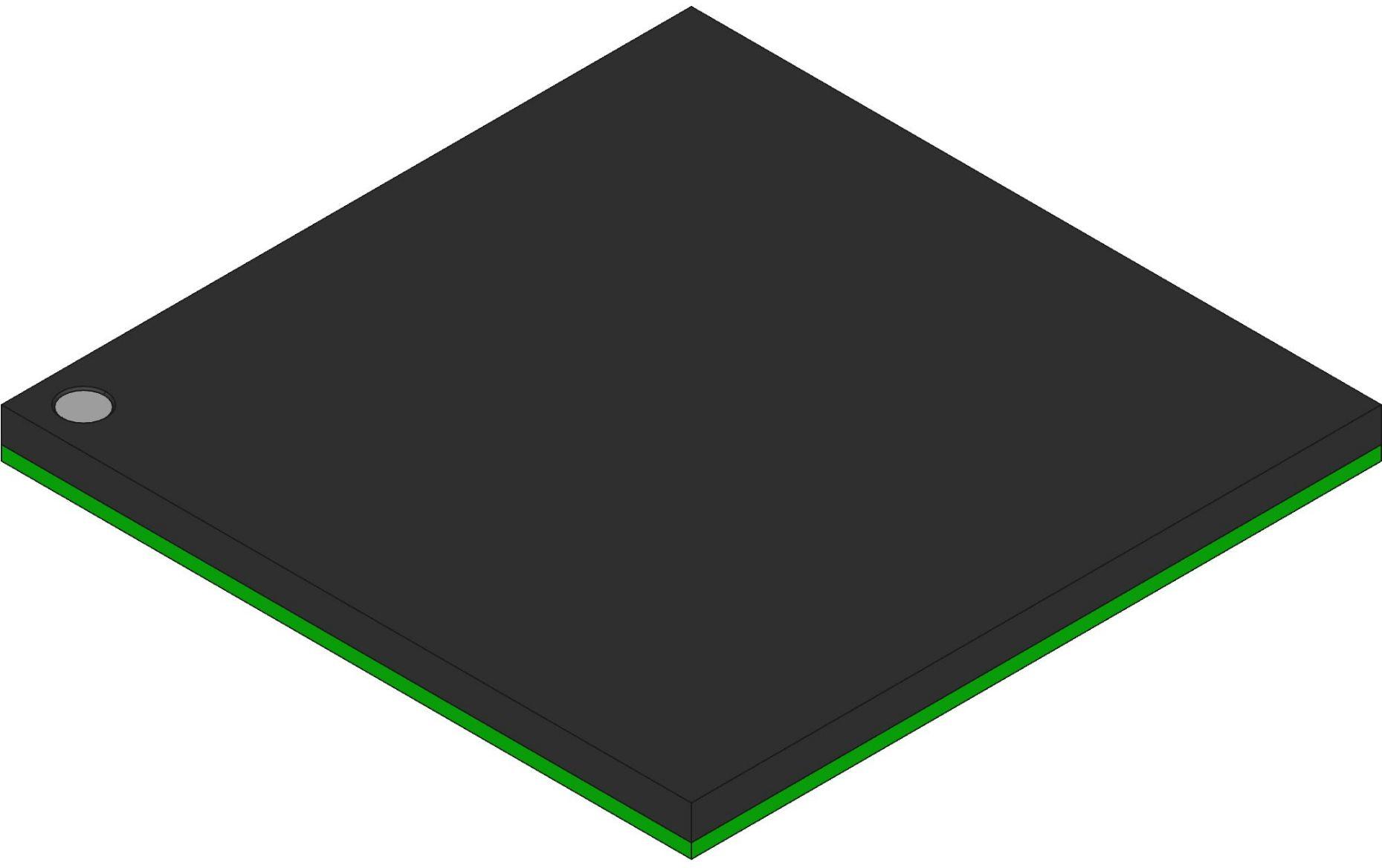

| Standard Package Name | BGA |
| Supplier Package | FTBGA |
| Pin Count | 256 |
| Lead Shape | Ball |
