    CPLD复杂可编程逻辑器件ISPLSI 5512VE-125LB388I

    发布于:2023-11-07 16:33:00

    品牌名称:Lattice

    重要参数:

    逻辑门数量:24000单元

    I/O: 256pins

    电源电压:3.3V

    封装:BGA-388pin

    • 产品详情

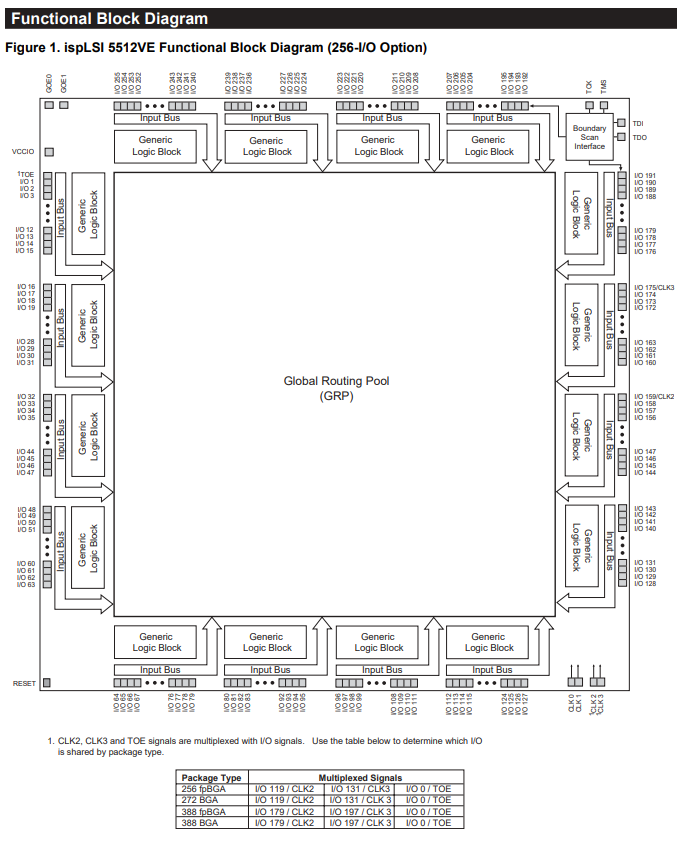

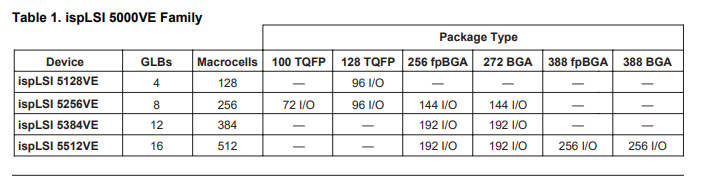

      ispLSI 5000VE系列系统内可编程高密度逻辑器件是基于32个注册macrocell的通用逻辑块(glb)和一个连接glb的全局路由池(GRP)结构。

      glb的输出驱动glb之间的全局路由池(Global Routing Pool, GRP)。提供交换资源pro以允许全局路由池中的信号驱动设备中的任何或所有glb。这种机制允许在整个设备上快速、高效地连接。

      每个GLB包含32个宏单元格和一个完全填充的可编程与阵列,具有160个逻辑产品项和三个额外的控制产品项。GLB有68个来自全局路由池的输入,每个产品项都有真值和补值两种形式。

      160个产品术语分为32组,每组5个,并发送到产品术语共享数组(PTSA)中,该数组允许为单个功能共享最多35个产品术语。另外,PTSA可以通过通过五个或更少产品条款的功能。三个额外的产品术语用于共享控件:reset、clock、clock enable和output enable。






    特性:

    ?第二代超宽高密度系统内可编程逻辑器件

    - 3.3V电源

    —用户可选3.3V/2.5V I/O

    - 24000个PLD gate / 512个macrocell

    —最多256个I/O引脚

    - 512个寄存器

    —高速全球互联

    - SuperWIDE通用逻辑块(32 Macrocells),实现最佳性能

    -超宽输入门控(68个输入),用于快速计数器,状态机,地址解码器等。

    - PCB高效球栅阵列(BGA)封装选项

    -与标准5V TTL设备的接口

    ?高性能e2 cmos?技术

    —fmax = 155mhz最大工作频率

    - tpd = 6.5 ns传播延迟

    - TTL/3.3V/2.5V兼容输入阈值和输出电平

    -可电擦除和可重新编程

    ——非易失性

    -可编程速度/电源逻辑路径优化

    ?系统内可编程

    -提高生产产量,缩短产品进入市场的时间,提高产品质量

    -重新编程焊接设备,以加快调试

    ?100% ieee 1149.1边界扫描可测试和3.3v系统可编程

    ?架构特点

    -增强引脚锁定架构,具有单个级全局路由池和超宽glb

    -每个Macrocell最多支持35个产品术语

    Macrocells支持并发组合和注册函数

    - Macrocell寄存器具有多个控制选项,包括设置,重置和时钟启用

    -四个专用时钟输入引脚加上Macrocell产品术语时钟

    -可编程I/O支持可编程总线保持,上拉,开漏和转换率选项

    -四个全局产品周期输出启用,两个全局OE引脚和每个Macrocell一个产品周期OE。


    Product Technical Specifications

    EU RoHSNot Compliant
    ECCN (US)3A991d.
    Part StatusObsolete
    HTS8542.39.00.01
    AutomotiveNo
    PPAPNo
    Family NameispLSI? 5000VE
    Program Memory TypeROMLess
    Number of Logic Blocks/Elements16
    Number of Global Clocks4
    Number of Macro Cells512
    Product Terms35
    Device System Gates24000
    Data GateNo
    Maximum Number of User I/Os256
    Number of Flip Flops512
    In-System ProgrammabilityYes
    ProgrammabilityYes
    Reprogrammability SupportYes
    Maximum Internal Frequency (MHz)167
    Maximum Clock to Output Delay (ns)4.5
    Maximum Propagation Delay Time (ns)7.5
    Speed Grade125
    Individual Output Enable ControlYes
    Minimum Operating Supply Voltage (V)3
    Maximum Operating Supply Voltage (V)3.6
    Typical Operating Supply Voltage (V)3.3
    I/O Voltage (V)2.5|3.3
    Tolerant Configuration Interface Voltage (V)5
    Minimum Operating Temperature (°C)-40
    Maximum Operating Temperature (°C)85
    Supplier Temperature GradeIndustrial
    TradenameispLSI
    MountingSurface Mount
    Package Height2.15
    Package Width35
    Package Length35
    PCB changed388
    Standard Package NameBGA
    Supplier PackageBGA
    Pin Count388
    Lead ShapeBall
