    SRC316-TS柔性同轴电缆Winchester

    发布时间：2024-04-29 09:50:21     浏览：834

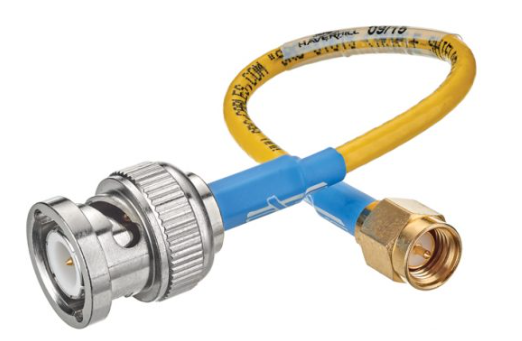

    SRC316-TS柔性同轴电缆Winchester

    　　SRC316-TS柔性同轴电缆Winchester是一款具有以下主要特点的产品：

    　　1. 广泛的连接器和电缆组合，适用于多种连接方式。

    　　2. 具有较高的功率处理能力，可承受较大功率负荷。

    　　3. 采用快速连接/断开接口技术，方便快捷。

    　　其技术规格包括：

    　　1. 电缆外径(英寸 - 标称)：取决于具体型号。

    　　2. 电缆介电材料选项：可选用多种介电材料。

    　　3. 电缆护套材质：可选用FEP、PVC、聚氨酯等材料。

    　　4. 电缆工作温度：-55°C – 200°C，适应较广的工作温度范围。

    　　5. 电缆最小弯曲半径：静态(英寸)：0.18 英寸 – 1.5 英寸，具有灵活的使用特性。

    　　6. 阻抗(欧姆 - 标称)：50欧姆。

    　　7. 最大工作频率 (GHz)：12GHz – 40GHz，适用于较高频率的应用。

    　　8. 具有90 dB至110 dB的屏蔽性能，以及40 dB的降低20%的损耗和两倍的灵活性。

    　　9. 取代标准Mil-C-17 316, 174, 188的功能。

    　　10. 采用经预处理的交联介质，具有稳定的性能。

    　　11. 适用于测试电缆和仪表，能够满足各种测量和仪表需求。



    		SRC   316                                                                       SRC 316-TS(triple shield)
    Electrical  Impedance Ohm  50     50
      Capacitance pF/ft @16Hz  29     29
      Velocity of Propagation  71%     71%
      Shielding dB  90     t0
      Max Woltage VRMS  1500     1500
      Halogen  Passes IEC 754     Passes IEC 754
    Mechanical  Center Conductor  Silver Plated CopperSilver Plated Copper
      Dimension-inches (mm).020(.51) 020(51)
      DielectricCellular X-Linked High Density PolyolefinCellular X-Linked High Density Polyolefin
      Shield 1Al Mylar Tape003(.076Al Mylar Tape003(.076)
      Shield 25C97%coverage 5C97%coverage
      Shield 3

    		 5C97%coverage
      JacketPVC (White)099 Outer DiameterWC (Yellow)120 Outer Diameter
      Bend Radius-inches25
    		 .3
    Environmental  Temperature Range 2C  -40 +105     -40 +105
      Flame Rating  UL 1581     UL1581
    Attenuation  FrequencyInsertion Loss (Dbhoo ft)
      400 MHz  14.8     14.6
      900 MHz  22     21.8
      2 GHz  34.8     34.6
      6 GHz  64.8     64.5
      12 GHz  na     97.7
      18 GHz  na     125.8
    Average Power  FrequencyAverage Power (Watts)
    @20°C @Sea Level
      400 MHz  60     60
      900 MHz  50     50
      2 GHz  20     20
      6 GHz  10     10
      12 GHz  na     10
      18 GHz  na     10

    Winchester Interconnect 提供标准射频连接器，如 SMA、SMP、TNC 和 Triax 连接器，以及定制连接器和组件配置。深圳市立维创展科技有限公司，授权代理Winchester产品，欢迎咨询。
