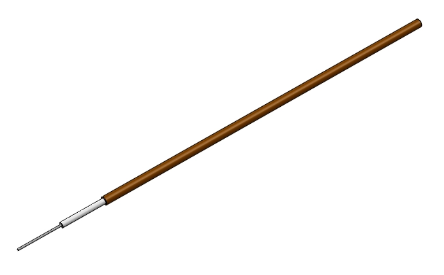

    EZ-20-LA半刚性电缆EZ Form

    发布时间：2023-06-06 16:56:46     浏览：680

    EZ Form铜护线套半刚性LA（低衰减）电缆线具备微孔板电解介质，EZ-20-LA与实心PTFE半刚性电缆相比较，有助于相对较低的衰减、较高的操作温度和较高的相位稳定性能。

    为防止氧化，EZ Form建议把EZ-20-LA储存在原包装中，并把它储存在干燥的温度控制环境里直到应用。

    EZ-20-LA半刚性电缆0.023"半刚性铜外导线，SPCW中心导线，LDPTFE电解介质，低损耗。

    美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

    深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

    详情了解EZ Form Cable产品请点击：/brand/78.html


    Specifications

    DIMENSIONS

    Center Conductor Diameter

    0.0056 in

    Dielectric Diameter

    0.0170  in

    Outer Conductor Diameter

    0.0230 in

    MATERIALS


    Center Conductor Material

    SPCW

    Dielectric Material

    PTFE

    Outer Conductor Material

    Copper-Tin Composite

    RoHS Compliant

    Yes

    MECHANICAL CHARACTERISTICS

    Minimum Temperature

    ?55 °C

    Maximum Temperature

    +225 °C

    Inside Bend Radius (Minimum)

    0.100 in

    Weight

    0.10 lbs per 100 ft

    ELECTRICAL CHARACTERISTICS

    Nominal Impedance

    50.0 ?

    Nominal Impedance Margin

    ±2.0 ?

    Velocity of Propagation

    76.50%

    Shielding Effectiveness

    >165 db

    Voltage Withstanding

    750 VRMS@ 60 Hz

    Continuous Working Voltage

    300 VRMS max

    Maximum Operating Frequency

    250 GHz

    Attenuation

    FREQUENCY

    DB / 100 FT TYPICAL

    0.5 GHz

    46 db

    1.0 GHz

    65.3 db

    5.0 GHz

    146.8 db

    10.0 GHz

    207.8 db

    18.0 GHz

    280 db

    26.5 GHz

    340 db

    40.0 GHz

    419.5 db

    50.0 GHz

    470 db

    65.0 GHz

    537 db

    90.0 GHz

    634 db

    Power

    FREQUENCY

    WATTS CW @ 20 °C (MAX)

    0.5 GHz

    30W

    1.0 GHz

    21 W

    5.0 GHz

    9 W

    10.0 GHz

    7W

    18.0 GHz

    3.9 W

    26.5 GHz

    3.2W

    40.0 GHz

    2.5 W

    50.0 GHz

    2.2 W

    65.0 GHz

    1.9 W

    90.0 GHz

    1.7 W


    上一篇: 88X5113-A1-BVW4C000以太网 IC Marvell

    下一篇: 3202系列工业加速度计DYTRAN

    推荐资讯

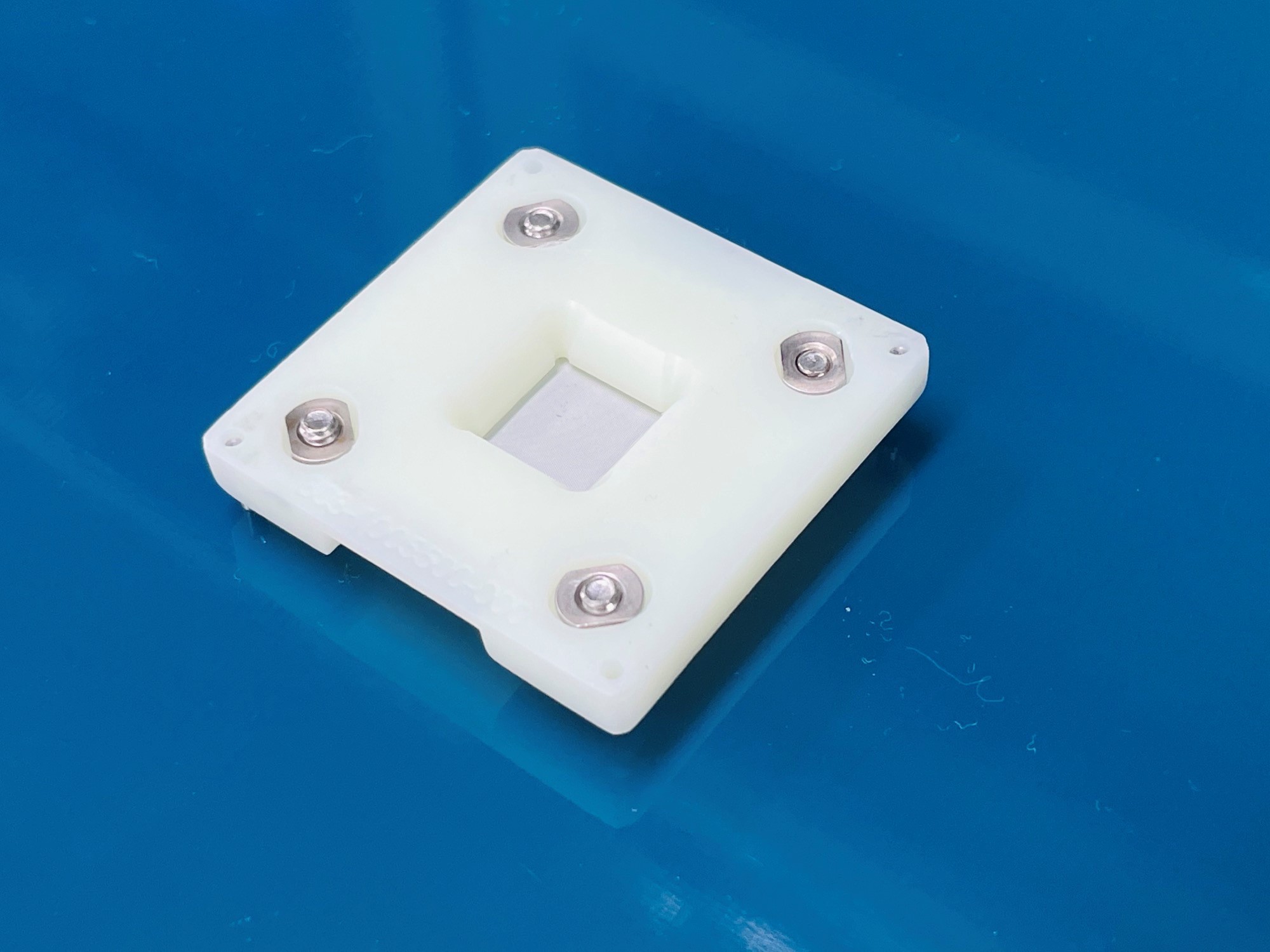

    • ANDON替代DIGISENSOR图像传感器插座
