88X5113-A1-BVW4C000以太網 IC Marvell
發布時間:2023-06-06 16:55:40 瀏覽:3587
Marvell 88X5113-A1-BVW4C000設備是款充分集成化單片以太網收發器,兼容25GbE全雙工傳輸數據,傳輸方式包括光學元件、無源銅線和背板。
88X5113-A1-BVW4C000用作單端口100Gbps以太網PHY/四端口25Gbps以太網PHY使用。在該模式下,88X5113-A1-BVW4C000100GbE和25GbE傳輸數據通過多種介質,包括光學元件、無源銅線和背板。
88X5113-A1-BVW4C000具備遠距離SERDES,包括全自動協商和系數訓練性能。

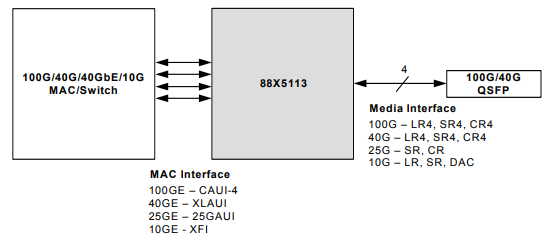

在100Gbps和25Gbps以太網PHY模式中,88X5113-A1-BVW4C000分別是根據CAUI-4或25GAUI端口連接到MAC/交換機設備。在主板接口上,88X5113-A1-BVW4C000還具備IEEE802.3Clause91100GReed-Solomon前至糾正(RS-FEC)及其IEEE802.3Clause108RS-FEC和IEEE802.3子句74KR-FEC,用作25GbE使用。這些以及對于全自動協商和訓練協議的兼容使設備能夠通過100G-KR4/25G-KR背板鏈接與MAC端口。
PHY模式,即88X5113-A1-BVW4C000的線路端口,充分滿足IEEE802.3bj和IEEE802.3bm標準(針對100GbE)及其IEEE802.3by規范(針對25GbE使用)(根據無源銅線、光學元件和背板)。88X5113-A1-BVW4C000兼容IEEE802.3第91條和IEEE802.3108條Reed-Solomon前至糾正(RS-FEC)性能、IEEE802.374條KR-FEC及其IEEE802.3bj和IEEE802.3by標準所規定的全自動協商和系數訓練協議。
88X5113-A1-BVW4C000內部存儲器能夠通過滿足IEEE802.3規范第45條的MDIO/MDC串行管理端口實現瀏覽。兼容高達25MHz的MDC頻率。
88X5113-A1-BVW4C000選用14mmx14mm169管腳FCBGA封裝生產制造。
特征
單端口100GbE/Quad25GbEPHY性能
滿足IEEE802.3bj和802.3by規范主線路平衡性能
100G/40GBASE-KR4/25G-KR兼容主板接口,超出XLAUI/25GAUI需求
線上和主機接收器上的充分自主響應式平衡
帶可編程脈沖信號和預加重的3抽頭發射FIR
在線路和主板接口中具備100GbE和25GbERS-FEC及其10GE/25GEKR-FEC的完全對稱結構
由IEEE802.3第73條定義的背板和電纜組件的全自動協商
兼容傳輸系數訓練協議
第45條MDIO存儲器瀏覽
能夠外部的EEPROM初始化設備
適用于硬件中斷形成性能的硬件中斷管腳
具有顯著可編事件映照和穩定/閃動模式下的LED管腳
分類和PRBS模式形成/檢查性能
適用于診斷的環回模式
所有的高速接口上的無損眼動儀
IEEE-1149.1和1149.6JTAG兼容
溫度范圍高達105°C連接頭
14mmx14mm169管腳FCBGA封裝,球間隔為1mm
應用程序
25Gbps以太網NIC
100Gbps/25Gbps以太網線路卡
100Gbps/25Gbps以太網背板
Marvell在數據傳輸、網絡、存儲解決方案方面,始終保持前沿。深圳市立維創展科技有限公司擁有優勢Marvell分銷資源,期待與各同行客戶合作。
詳情了解Marvell請點擊:http://www.mbaorg.cn/brand/83.html
