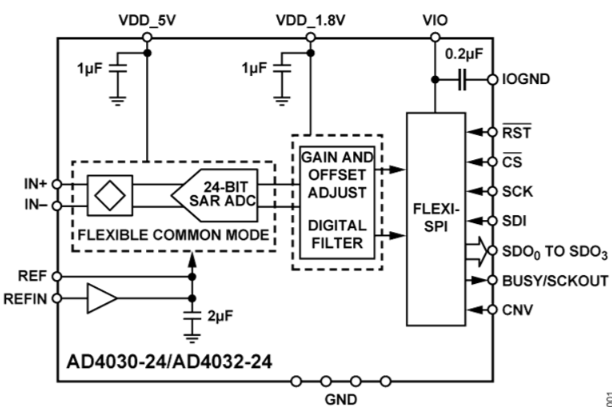

ADI晶圆AD4030-24/AD4032-24是2MSPS或500kSPS逐渐突破型存储器(SAR)，具备EasyDrive??的模数转换器(ADC)。AD4030-24/AD4032-24确保最高±0.9ppm积分非线性(INL)且24位无失码，能够在?40°C至+125°C范围之内实现前所未有的精确度。

低漂移、内部高精密标准缓冲器优化了与其他系统电源电路共享电压标准。AD4030-24/AD4032-24在应用5V标准时使用109dB的典型动态范围。低相位噪声使信号链需要更低的增益值和更低的额定功率。AD4030-24具备可编程提取率的块均值滤波器需将动态范围增加到155.5dB?？聿罘质淙牒凸材７段Ы邮苁淙胗τ谜濉?/span>V REF范围且不会饱和，从而优化了脉冲调制需求及系统校正。Easy Drive模拟输入的建设有所改善，增加了与AD4030-24/AD4032-24兼容的模拟前端?？榈难≡穹段?。兼容单端和差分信号。

AD4030-24多功能Flexi-SPI串行外接设备端口(SPI)优化了服务器处理器和ADC的集成化?？硎菔敝哟翱?、数个SDO通道和可选择的双数据速率(DDR)数据时钟能够将串行时钟降低到10MHz，并且以2MSPS或500kSPS的采样率使用?；夭ㄊ敝幽Ｊ胶?/span>ADC服务器时钟模式放开了脉宽需求并优化了数字隔离器的应用。

AD4030-24/AD4032-24的7mm×7mm、64球CSP_BGA封装集成化所有的关键电源和标准滤波电容器，降低了占板面积及系统器件数量，并减少了对线路板规划的敏感度。

特征与优势

性能卓越

吞吐量：2MSPS(AD4030-24)或500kSPS(AD4032-24)选项

INL：?40°C至+125°C范围内最高值为±0.9ppm

噪声系数：108.4dB（典型值）

THD：-127dB典型值

NSD：?169dBFS/Hz典型值

低电量模式

2MSPS时为30mW

500kSPS时为10mW

10kSPS时为3mW

EasyDrive ?性能减少了系统的复杂性

直流电输入的1.2μA低输入电流

宽输入共模范围：?(1/128)×V REF至+(129/128)×V REF

灵活性的外部基准电压范围：4.096V至5V

具备2μF滤波电容器的高精度集成化参考缓冲器

具备高达2 16个提取的可编程块均值滤波器

将采样分辨率拓展到30位

超量程和数据同步位

Flexi-SPI数字接口

1、2或4个SDO通道允许极慢的SCK

回波时钟模式优化了数字隔离器的应用

兼容1.2V至1.8V逻辑性

7mm×7mm64球CSP_BGA封装，具有内部电源装置参考电容器，有助于降低系统占用空间

应用程序

自动测试设备

数字控制电路

医疗设备

地震学

半导体设备

实验室仪器
