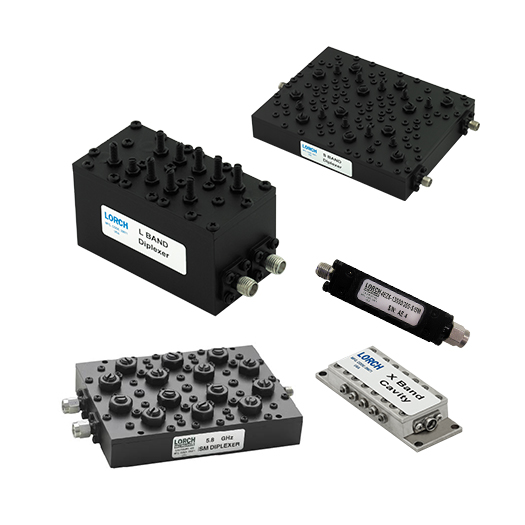

Hypertronics腔體濾波器

發布時間：2021-06-17 17:07:48     瀏覽：2122

Hypertronics公司生產的腔濾波器的設計適用于30mhz～40ghz的頻率范圍，帶寬可從小于0.5%到大于66%不等。Hypertronics腔體濾波器為用戶提供極低的插入損耗、陡邊選擇性和比垂直模塊濾波器更窄的帶寬。超電子諧振腔濾波器的性能取決于螺旋線圈、諧振器部件和實體布局的選擇，以及腔殼的形狀和尺寸。Hypertronics可以為用戶提供12種獨特的庫存設計，以滿足大多數應用的需求。頻率較低時，采用螺旋線圈激勵電磁場，頻率較高時采用1/8～1/4波長設計。圓柱波導設計用于窄帶寬和高功率工作，每個濾波器都根據客戶的具體規格定制，因此客戶將以最優惠的價格獲得最佳的性能。使用Hypertronics的專利軟件，Hypertronics可以很容易地預測過濾器的性能，并為Hypertronics數控機床和制造中心生成CAD文件。在Hypertronics，即使是復雜的設計和施工圖也可以在數小時內完成，而不是數周內完成；在Hypertronics標準腔體過濾器的設計中，鋁通常被用作基底金屬。由于大部分原金屬本身有損耗，過濾器外殼鍍銀以改善電氣特性并增強電流。黃銅、銅、鋁或雙金屬諧振器用于最小化頻率漂移。


特性

30 MHz至40 GHz；

帶寬為3 dB，從小于0.5%到大于66%；

“Q”值高，損耗低；

計算機輔助設計；

螺旋濾波器，梳狀濾波器，叉指濾波器；

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品， Hypertronics連接器面向高可靠性市場，以其獨有的Hypertac雙曲面連接專利技術，為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系Hypertronics的銷售工程師：0755-83642657   QQ: 2295048674
