JCSM26K5T29K5A2 是一款由 JQL Electronic Inc 設計生產的 表面安裝(Surface Mount)射頻環形器(Circulator)，適用于高頻微波應用。該產品主要用于控制射頻信號的傳播方向，可廣泛應用于雷達、通信基站、衛星通信等系統，具備 低插損、高隔離度、寬頻帶 等特點。
1.規格參數
頻率范圍 (Frequency)：26.5~29.5 GHz(Ka頻段)
插入損耗 (Insertion Loss, MAX)：≤1.0 dB
隔離度 (Isolation, MIN)：≥18 dB
駐波比 (VSWR)：1.3
工作溫度 (Operating Temperature)：-30°C ~ +70°C
安裝方式：表面貼裝(SMT)
2. 特點
低損耗、高隔離，適用于5G/衛星通信/雷達
符合RoHS，適配無鉛回流焊工藝

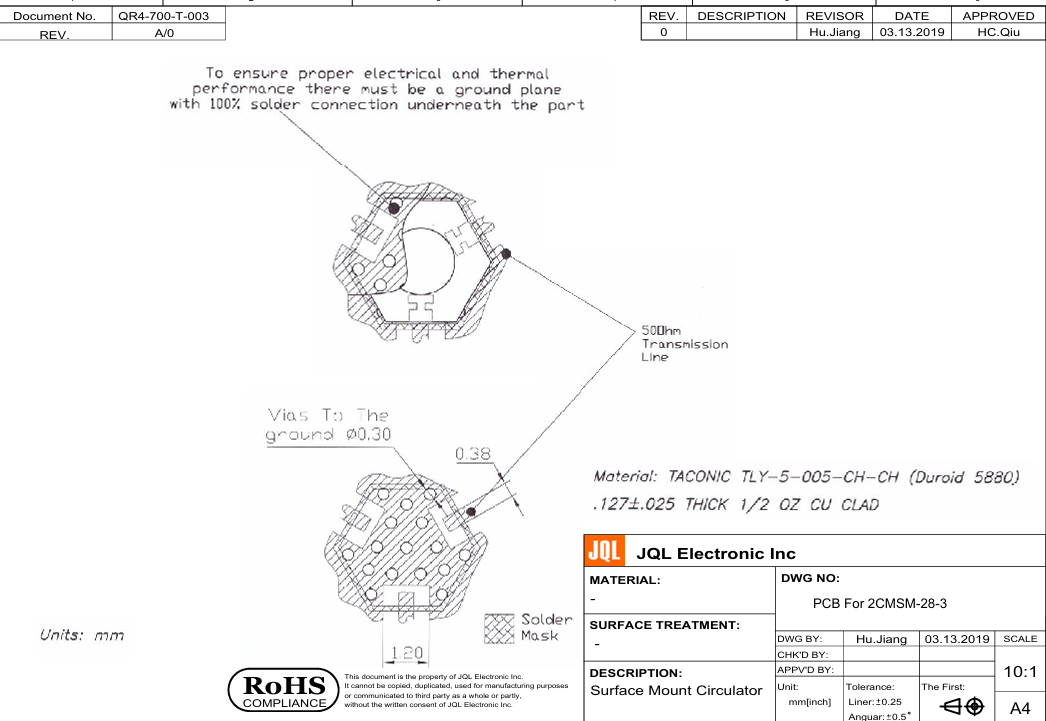

需搭配非磁性PCB基板
相關型號：JCSM26K5T29K5
