KA-BAND EXT REF 9000X SERIES的BDC块下变频器。
产品规格：
噪声系数：在室温下最大18 dB。
本振稳定性：相位锁定至外部参考信号。
相位噪声(SSB)最大值：取决于外部参考信号。
输入 VSWR：2.2 : 1 最大。
输出 VSWR：2.2 : 1 最大。
增益：典型25 dB，最小22 dB，最大28 dB。
增益平坦度：全频带范围内最大≤ 4 dB p-p。
输出P1dB：最小+5 dBm。
电气参数：
直流电源：+15V至+24V DC。
电流：最大350 mA。
输入(防水)：SMA连接器，50欧姆。
输出(防水)：F型连接器(75欧姆)，N型连接器(50欧姆)，SMA连接器(50欧姆)。
尺寸(长×宽×高)：90毫米 × 78毫米 × 40毫米(3.54英寸 × 3.07英寸 × 1.57英寸)。
重量：400克(14.11盎司)。
工作温度：-40°C至+60°C。
存储温度：-40°C至+80°C。
外部参考频率：-5至+5 dBm。
?；さ燃叮篒P67。
频率带宽：
1. 9000XA：频率带宽18.20-19.20 GHz，LO频率17.25 GHz，IF频率950-1950 MHz。
2. 9000XB：频率带宽19.20-20.20 GHz，LO频率18.25 GHz，IF频率950-1950 MHz。
3. 9000XC：频率带宽20.20-21.20 GHz，LO频率19.25 GHz，IF频率950-1950 MHz。
4. 9000XD：频率带宽21.20-22.20 GHz，LO频率20.25 GHz，IF频率950-1950 MHz。
这款BDC适用于卫星通信中的KA频段信号接收，具有优良的增益和噪声性能，防水防尘等级为IP67，能够在恶劣环境下稳定工作。

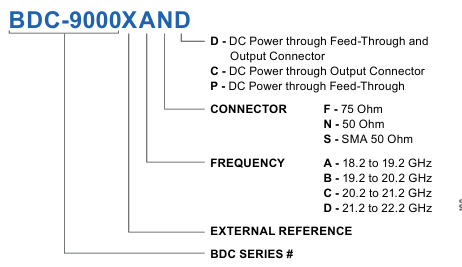

订购指南：
相关型号：
BDC-9000AFD
