Connor-Winfield的高稳定性OH100系列是非常精确的频率标准，非常适合蜂窝基站，测试设备，同步以太网，VSAT和Stratum 3E应用。这些独特的OCXO / VCOCXO振荡器提供±5 ppb至±50 ppb范围内的温度稳定性，超过商业，扩展商业或工业温度范围。预热后的功率要求为商用温度范围1.1W，工业温度范围1.5W。此外，优异的老化是通过使用泛音SC切割晶体实现的。OH100系列可提供CMOS逻辑或正弦波输出以及电压控制选项。这些振荡器提供出色的相位噪声，随频率而变化。艾伦方差规格被评为主要参考标准。预热时间为5分钟至最终频率的0.10 ppm。

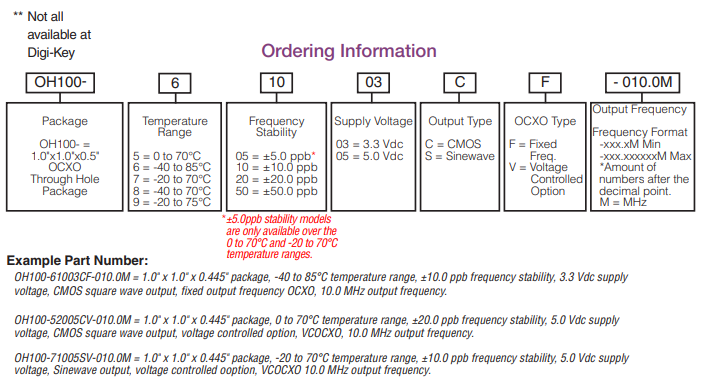

| 零件编号 | 产品类型 | 逻辑系列 | 包 | 频率稳定性 | 频率容差 | 频率校准 | 电源电压 | 频率范围 | 温度范围 | 拉力范围 | 关键词 |
| OH100-50503CV | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-5ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流电 | 5 至 40 MHz | 0 至 70C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-5xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-5ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流电 | 5 至 40 MHz | 0 至 70C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-5xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流电 | 5 至 40 MHz | 0 至 70C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-6xxxxCV系列 | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流电 | 5 至 40 MHz | -40 至 85C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-6xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流电 | 5 至 40 MHz | -40 至 85C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-71005SV RoHS认证 | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流电 | 5 至 40 MHz | -20 至 70C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-7xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-20ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流电 | 5 至 40 MHz | -20 至 70C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-7xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-20ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流电 | 5 至 40 MHz | -20 至 70C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-8xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流电 | 5 至 40 MHz | -40 至 70C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-8xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流电 | 5 至 40 MHz | -40 至 70C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-9xxxxCV系列 RoHS | VCOCXO的 | LVCMOS公司 | 厚度 25x25mm | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 3.3 或 5.0 Vdc | 5 至 40 MHz | -20 至 75C | +/-0.4ppm | STRATUM 3E 层 |
| OH100-9xxxxSV系列 RoHS | VCOCXO的 | 正弦波 | 厚度 25x25mm | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 3.3 或 5.0 Vdc | 5 至 40 MHz | -20 至 75C | +/-0.4ppm | STRATUM 3E 层 |
特性:
?频率范围:5至40 MHz
?ocxo -固定频率
?vcocxo -电压控制选项
3.3 Vdc或5.0 Vdc操作
?可用频率稳定性:
?±5.0 ppb，±10.0 ppb，±20 ppb或±50 ppb
?可用温度范围:
0 ~ 70℃，-20 ~ 70℃，-20 ~ 75℃，
-40 ~ 70℃或-40 ~ 85℃
?低相位噪声/相位抖动
?输出:CMOS逻辑或正弦波
?包装:1.0" x 1.0" x 0.500"
符合rohs标准/无铅
