- 产品详情
描述：
Connor-Winfield 2.5x3.2mm温度补偿晶体振荡器和电压控制温度补偿晶体振荡器设计用于需要在-20至70°C和-30至85°C温度范围内严格频率稳定性的GPS应用。通过使用模拟温度补偿，该器件能够在宽温度范围内保持低于1 ppm的稳定性。

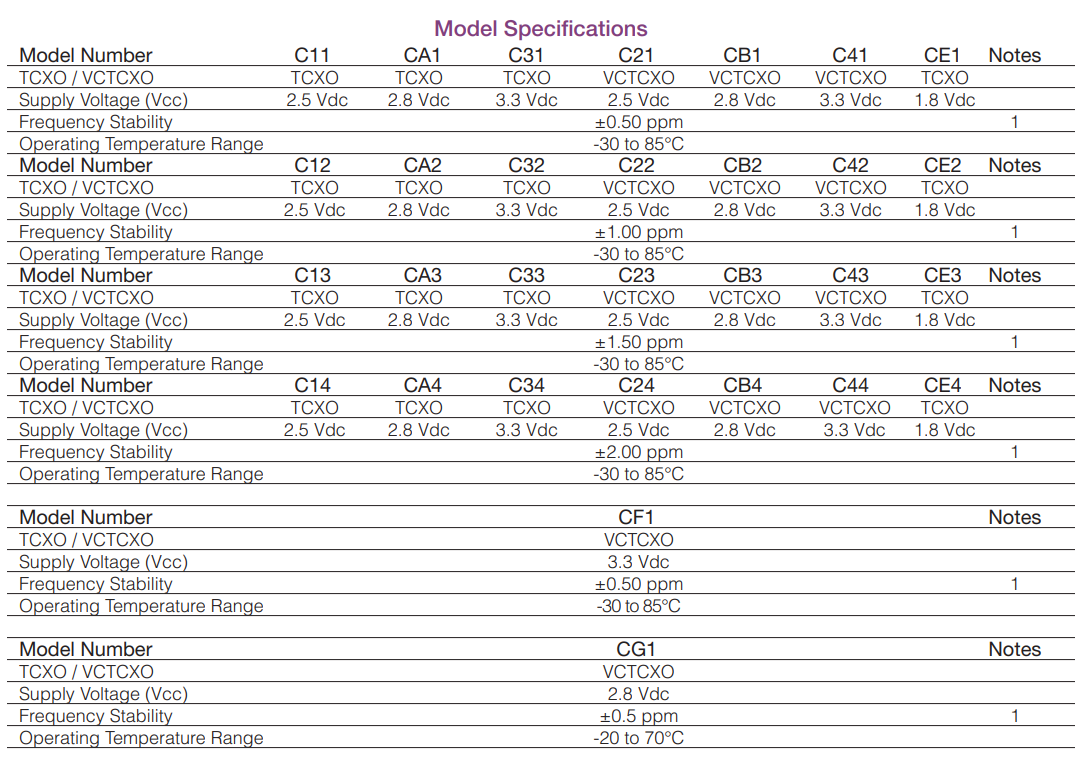

TCXO / VCTCXO Cxx系列订购信息：
| 零件编号 | 产品类型 | 逻辑系列 | 包 | 频率稳定性 | 频率容差 | 频率校准 | 电源电压 | 频率范围 | 温度范围 | 拉力范围 | 关键词 |
| C1x 系列 RoHS | TCXO系列 | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | +/-1.0ppm | 2.5Vdc | 10 MHz 至 40 MHz | -30 至 85°C | 不适用 | 低成本 |
| C3x 系列 RoHS | TCXO系列 | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 10 MHz 至 40 MHz | -30 至 85°C | 不适用 | 低成本 |
| CAx 系列 RoHS | TCXO系列 | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | +/-1.0ppm | 2.8Vdc | 10 MHz 至 40 MHz | -30 至 85°C | 不适用 | 低成本 |
| 零件编号 | 产品类型 | 逻辑系列 | 包 | 频率稳定性 | 频率容差 | 频率校准 | 电源电压 | 频率范围 | 温度范围 | 拉力范围 | 关键词 |
| C2x 系列 RoHS | VCTCXO | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | 不适用 | 2.5Vdc | 10 MHz 至 40 MHz | -30 至 85C | +/-10ppm | 低成本 |
| C4x 系列 RoHS | VCTCXO | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 10 MHz 至 40 MHz | -30 至 85C | +/-10ppm | 低成本 |
| CBx 系列 RoHS | VCTCXO | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | 不适用 | 2.8Vdc | 10 MHz 至 40 MHz | -30 至 85C | +/-10ppm | 低成本 |

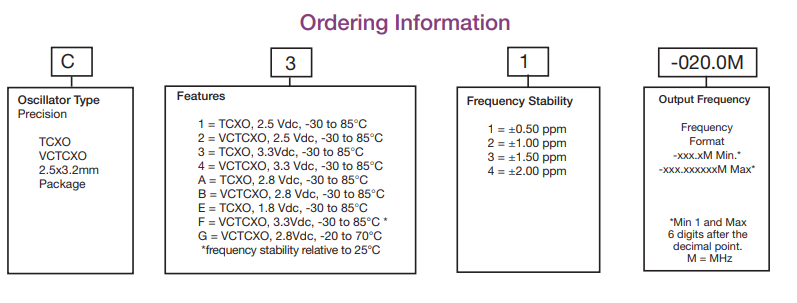

部件编号示例： C31-020.0M =2.5x3.2mm package, TCXO, 3.3 Vdc -30 to 85°C, ±0.50 ppm, Clipped Sinewave Output with an Output Frequency of 20.0MHz
C21-026.0M =2.5x3.2mm package, VCTCXO, 2.5 Vdc -30 to 85°C, ±0.50 ppm, Clipped Sinewave Output with an Output Frequency of 26.0MHz

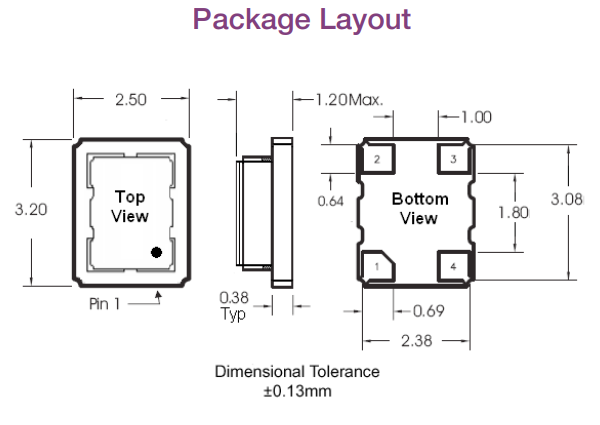

板连接：
VCTCXO - Control Voltage (Vc) TCXO - N/C
Ground
Output
Supply Voltage (Vcc)
特性：
?1.8,2.5,2.8或3.3 Vdc操作
?截断正弦波输出逻辑
?超小型2.5x3.2mm SMT封装
?频率稳定性可用:
?±0.50ppm，±1.00ppm，±1.50ppm或±2.00ppm
?温度范围:
-20 ~ 70℃或-30 ~ 85℃
?低功率<2mA
?低抖动<1ps RMS
?磁带和卷轴包装
?符合RoHS标准/无铅
?推荐用于新设计
应用：
GPS接收器
