- 产品详情
订购指南：
| PART NUMEER | OUTPUT | NPUT | Efciency [w] | EN | Package [mm] | MSL | Quantityl Packing | |||
| Vour M | ur (max.) [A] | Vw (typ. M | Range M | ulod [A] | ||||||
| MYMGM 5R012ELA5RN | 1.8- 5.0 | 12 | 12 | 7.5- 15.0 | 5.2 | 95.7 | Yes (Positive) | 10.5x9.0x5.0 LGA | 3 | 400units/T&R |
| MYMGM 5R012ELA5RND | 1.8- 5.0 | 12 | 12 | 7.5- 15.0 | 5.2 | 95.7 | Yes (Positive) | 10.5x9.0x5.0 LGA | 3 | 100units/T&R |
规格
| Iout (A)Max | 12A |
|---|---|
| Vin(V) | 7.5V to 15V |
| Vin(V)typ | 12V |
| Vout (V) | 1.8V to 5V |
| Vout (V)typ | 5V |
| 线性调整率 (%) | -0.5％ to 0.5％ |
| 负载调整率 (%) | -0.5％ to 0.5％ |
| 输出数 (#) | 1 |
| 效率(%) | 95.7％ |
| 开关频率 (kHz) | 400kHz |
| 尺寸 (mm)W | 9.0mm |
| 尺寸 (mm)L | 10.5mm |
| 尺寸 (mm)T | 5.0mm |
| 工作温度(degC) | -40℃ to 105℃ |
| Circuit topology | Buck(Step-down) |
| 封装 | SMD |
| 类型 | Modules (integrated components) |
| 产品系列 | MYMGM |
| 产品系列特点 | MYMGM series which is POL(Point of Load) is single output MonoBK with PMBus |
| 品牌 | Murata |
典型的应用
■PCIe /服务器应用
■FPGA和DSP
■数据通信/电信系统
■分布式总线架构(DBA)
■可编程逻辑和混合电压
输入欠压关机和启动阈值
在正常启动条件下，直到升压输入电压超过并保持在启动阈值电压(见规格)，变流器才开始正常调节。一旦工作，转换器将不会关闭，直到输入电压降至低于欠压关断限制。后续重启将不会发生，直到输入电压再次上升到启动阈值以上。这种内置的迟滞可以防止在单个输入电压下任何不稳定的EN操作。
然而，用户应该意识到在欠压关断附近的输入源，其电压随着输入电流的消耗而衰减(例如电容器输入)，转换器关闭，然后随着外部电容器充电而重新启动。这种情况可能会出现波动。为了防止这种情况，确保工作输入电压在任何时候都远高于UV关机电压。

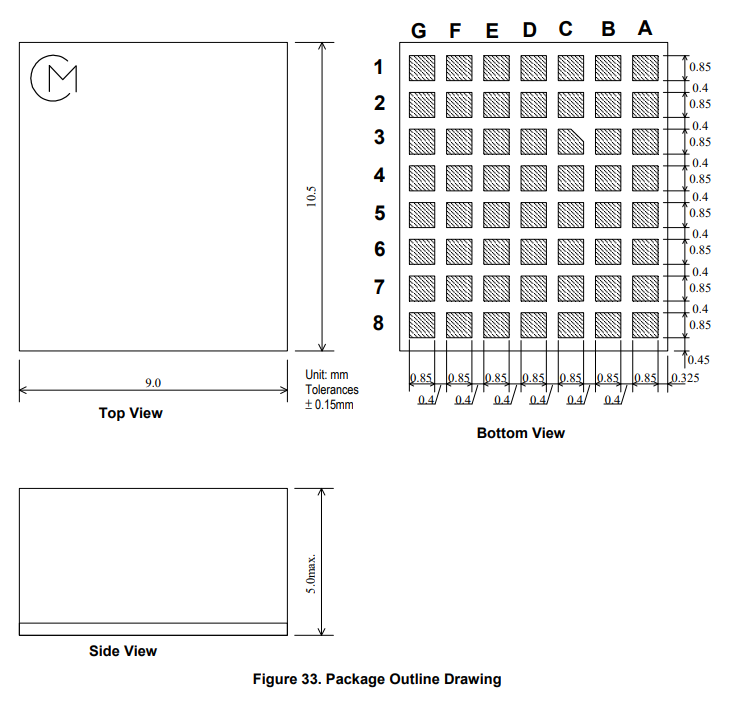

包装信息
本部分提供包装数据，包括水分敏感等级、包装图纸、包装标志还有磁带和卷轴信息。
