Ampleon的BLP5LA55SG是一款功率晶体管，工作频率范围为5至512 MHz。它提供 55 W 的输出功率和 19.6 dB 的功率增益，漏极效率为 75%。这款LDMOS功率晶体管集成了双面ESD?；すδ?，可实现出色的关断状态隔离，并提供出色的耐用性和可靠性。它需要 13.6 V 的直流电源。该晶体管采用塑料表面贴装封装，适用于 VHF 和 UHF 频段的 TETRA、SSB 和 LTE 移动无线电应用以及陆地移动无线电 (LMR) 应用。
选型：

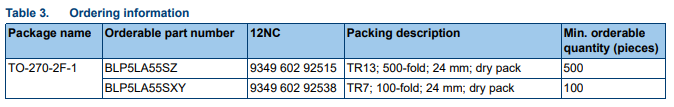

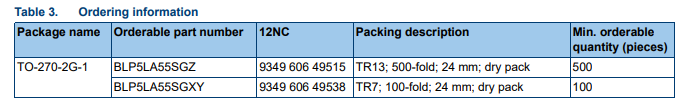

| BLP5LA55S | BLP5LA55SG |
BLP5LA55S；BLP5LA55SG
这款 13.6 V 55 W 器件专为陆地移动无线电 (LMR) 应用而设计，支持从 HF 到 520 MHz 的频率范围。
特点和优势
高效率
集成双面ESD?；?/p>
极致坚固性 65 ： 1
高功率增益
出色的可靠性
宽带
高线性度
有关 RoHS 合规性，请参阅 Ampleon 网站上的产品详细信息
应用
VHF 和 UHF 频段的 TETRA、SSB 和 LTE 移动无线电应用
宽带无线电应用，频率范围为5 MHz至30 MHz和30 MHz至512 MHz

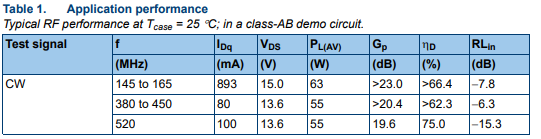

参数
| 象征 | 参数 | 条件 | 最小值 | 典型值/否 | 麦克斯 | 单位 |
|---|---|---|---|---|---|---|
| f范围 | 频率范围 | 1 | 520 | 兆赫 | ||
| PL（1分贝） | 1 dB增益压缩时的标称输出功率 | 55 | W | |||
| 测试信号：CW | ||||||
| VDS | 漏源电压 | 13.6 | V | |||
| Gp | 功率增益 | PL= 55 瓦 [0] | 18 | 19.6 | 分贝 | |
| RL系列在 | 输入回波损耗 | PL= 55 瓦 [0] | -15.3 | 分贝 | ||
| ηD | 排水效率 | PL= 55 瓦 [0] | 72 | 75 | % | |
| 晶体管类型 | LDMOS系列 |
| 应用行业 | Cellular |
| 应用 | 4G/LTE、TETRA |
| 频率 | 1~520 MHz |
| P1dB | 55W |
| 功率增益(Gp) | 18~19.6 dB |
| 输入回波损耗 | 15.3 dB |
| 电源电压 | 12.5~14V |
| 击穿电压-漏源 | 30V |
| 电压-漏源(Vdss) | 30V |
| 电压-栅极源极(Vgs) | 5~13 V |
| 漏极效率 | 72~75 % |
| 栅极漏电流(lg) | 140 nA |
| 结温(Tj) | 225摄氏度 |
| 包装类型 | Flanged |
| RoHS指令 | 是的 |
| 储存温度 | 65~150摄氏度 |
