Ampleon的BLF974P是一款HF/VHF LDMOS 晶体管，工作频率范围为10至700 MHz。它的P1dB为500 W，功率增益为25.7 dB，漏极效率高达77%。该晶体管需要 50 V 的漏源电压，并集成了具有出色热稳定性的 ESD ?；?。它采用尺寸为 539.41 x 28.17 x 12.4 mm 的SOT70A封装，是广播发射机、工业、科学和医疗应用的理想选择。
选型：
| BLF974P | BLF978P |
HF/VHF功率LDMOS晶体管

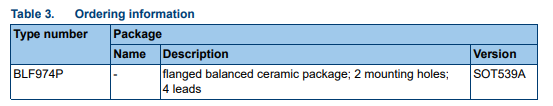

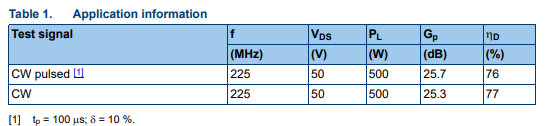

BLF974P
一款 500 W LDMOS 功率晶体管，适用于 HF 至 700 MHz 频段的广播应用和工业应用。

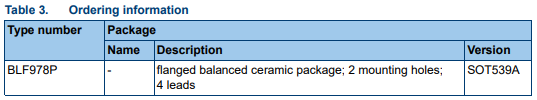

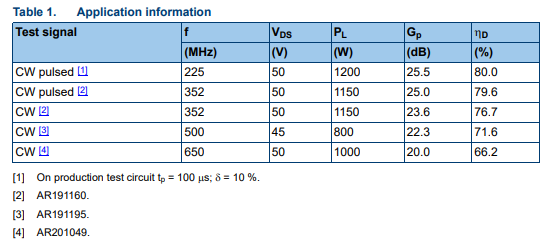

BLF978P
1200 W LDMOS 功率晶体管，适用于 HF 至 700 MHz 频段的广播应用和工业应用。
参数：
| 晶体管类型 | LDMOS系列 |
| 应用行业 | 广播、无线基础设施 |
| 应用 | 工业 |
| 连续波/脉冲 | 连续 |
| 频率 | 10至700 MHz |
| 权力 | 57分贝 |
| 功率(W) | 500瓦 |
| P1分贝 | 57分贝 |
| 功率增益(Gp) | 24.5至25.7 dB |
| 输入回波损耗 | -19至-15 dB |
| 类 | AB |
特征 | 专为宽带操作而设计，易于功率控制，出色的稳定性，出色的热稳定 性，高效率，集成ESD?；?/span> |
| 电源电压 | 50伏 |
| 击穿电压-漏源 | 108伏 |
| 电压-漏源(Vdss) | 108伏 |
| 电压-栅极源极(Vgs) | 6 至 1 1 V |
| 漏极效率 | 7 4 至 7 6 % |
| 漏极漏电流(Id) | 1.4uA |
| 栅极漏电流(lg) | 140 nA |
| 测试信号 | 连续 |
| 反馈电容 | 0.74 pF |
| 输入电容 | 193 pF |
| 结温 （Tj） | 225 摄氏度 |
| 输出电容 | 52.2 pF |
| 热阻 | 0.161千瓦 |
| 等级 | 商业 |
| 储存温度 | -65 至 150 摄氏度 |
特点和优势
轻松控制电源
集成ESD?；?/p>
出色的坚固性
高效率
优异的热稳定性
专为宽带操作(10 MHz 至 700 MHz)而设计
有关 RoHS 合规性，请参阅 Ampleon 网站上的产品详细信息
应用
工业、科学和医疗应用
广播发射机应用
