介绍：
Certus-NX系列FPGA基于28 nm FD-SOI Lattice Nexus?平台构建，在I/O密度方面引领通用FPGA市场，与同类竞争FPGA相比，每mm2的I/O密度高达两倍，并提供一流的节能、小尺寸、可靠性、即时启动性能，并支持快速PCI Express（PCIe）和千兆以太网接口，以实现数据协同处理。 信号桥接和系统控制。

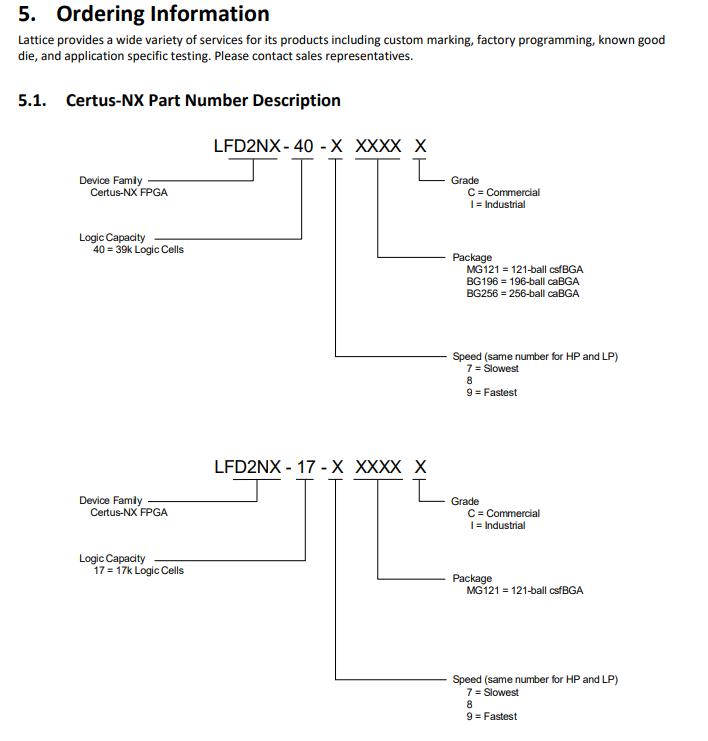

Certus-NX系列选型指南：
Commercial
| Part Number | Speed | Package | Pins | Temp | Logic Cells (K) |
| LFD2NX-17-7MG121C | -7 | Lead free csfBGA | 121 | Commercial | 17 |
| LFD2NX-17-8MG121C | -8 | Lead free csfBGA | 121 | Commercial | 17 |
| LFD2NX-17-9MG121C | -9 | Lead free csfBGA | 121 | Commercla | 17 |
| LFD2NX-40-7MG121C | -7 | Lead free csfBGA | 121 | Commercia | 39 |
| LFD2NX-40-8MG121C | -8 | Lead free csfBGA | 121 | Commercial | 39 |
| LFD2NX-40-9MG121C | -9 | Lead free csfBGA | 121 | Commercial | 39 |
| LFD2NX-40-7BG196C | -7 | Lead free caBGA | 196 | Commercial | 39 |
| LFD2NX-40-88G196C | -8 | Lead free caBGA | 196 | Commercia | 39 |
| LFD2NX-40-98G196C | -9 | Lead free caBGA | 196 | Commercial | 39 |
| LFD2NX-40-7BG256C | -7 | Lead free caBGA | 256 | Commercial | 39 |
| LFD2NX-40-8BG256C | -8 | Lead free caBGA | 256 | Commercial | 39 |
| LFD2NX-40-9BG256C | -9 | Lead free caBGA | 256 | Commercial | 39 |
| 5.2.2. Industrial | |||||
| Part Number | Speed | Package | Pins | Temp | Logic Cells (K) |
| LFD2NX-17-7MG1211 | -7 | Lead free csfBGA | 121 | Industrial | 17 |
| LFD2NX-17-8MG1211 | -8 | Lead free csfBGA | 121 | Industrial | 17 |
| LFD2NX-17-9MG1211 | -9 | Lead free csfBGA | 121 | Industrial | 17 |
| LFD2NX-40-7MG121 | -7 | Lead free csfBGA | 121 | Industrial | 39 |
| LFD2NX-40-8MG121 | -8 | Lead free csfBGA | 121 | Industrial | 39 |
| LFD2NX-40-9MG1211 | -9 | Lead free csfBGA | 121 | Industrial | 39 |
| LFD2NX-40-7BG196I | -7 | Lead free caBGA | 196 | Industrial | 39 |
| LFD2NX-40-8BG196I | -8 | Lead free caBGA | 196 | Industria | 39 |
| LFD2NX-40-9BG196I | -9 | Lead free caBGA | 196 | Industrial | 39 |
| LFD2NX-40-7BG256I | -7 | Lead free caBGA | 256 | Industrial | 39 |
| LFD2NX-40-8BG256I | -8 | Lead free caBGA | 256 | Industrial | 39 |
| LFD2NX-40-9BG256I | -9 | Lead free caBGA | 256 | Industrial | 39 |
| 特征 | LFD2NX-17型 | LFD2NX-40型 |
|---|---|---|
| 逻辑单元 | 17 K | 39 K |
| 嵌入式存储器 （EBR） 位 （kb） | 432 | 1512 |
| 大内存 （LRAM） 位 （kb） | 2560 | 1024 |
| 18 x 18 乘法器 | 24 | 56 |
| ADC?？?/th> | 2 | 2 |
| GPLL公司 | 2 | 3 |
| 5 Gb/s PCIe Gen2 硬核 IP | — | 1 |
| 全芯片配置时间1 （ms） | 8 | 14 |
| I/O 配置时间1 （ms） | 3 | 3 |
| 温度等级2 | C、I、A | C、I、A |
好处：
业界领先的小型封装 I/O 数量 – 与类似 FPGA 相比，每 mm 2 的 I/O 数量增加多达2 倍，封装尺寸小至 6x6 mm，支持 PCIe 和 GigE (SGMII)。
高速接口 – 差分 I/O 速度提高 70%(与类似 FPGA 相比)，速率为 1.5 Gbps，还支持 5 Gbps PCIe、1.25 Gbps SGMII (GigE) 和 1066 Mbps DDR3 内存接口。
基于莱迪思Nexus平台构建，功耗比同类FPGA低4倍。由于 28 nm FD-SOI 技术的软错误率 (SER) 降低了 100 倍，可靠性提高了 100 倍。
特征:
多达 39K 逻辑单元、2.9 Mb 嵌入式存储器、56 个 18 x 18 乘法器、192 个可编程 I/O、1 个 5 Gbps PCIe 通道、2 个 1.25 Gbps SGMII 通道、2 个 ADC(每个 12 位，1 MSPS)。
封装小至 6x6 mm，球间距为 0.5 和 0.8 mm。
功率模式 – 用户可选择低功耗与高性能模式，由FD-SOI可编程反向偏置实现。
设计安全性 – ECDSA 比特流身份验证，以及强大的 AES-256 加密。
即时启动配置 – I/O 配置时间为 3 ms，整个设备配置速度快至 8 ms。
提供商业、工业和汽车(符合 AEC-Q100 标准)温度等级。
应用：
莱迪思Certus-NX FPGA旨在为一系列应用提供领先的性能，从在边缘运行的自动化工业设备到5G通信基础设施和云数据中心。Certus-NX非常适合连接互联网的设备、人工智能（AI）工作负载、各种通信任务以及电机和传感器控制。
