- 产品详情
MachXO5-NX是Lattice的安全控制FPGA产品系列。Lattice的安全控制FPGA以嵌入式闪存、高I/O和一流的安全性等特性而闻名，广泛应用于计算、通信和工业细分市场的系统控制和管理应用。MachXO5-NX在前几代产品的基础上进行了改进，具有更高的逻辑密度、更快的接口、更大的内部存储器和增强的安全功能，可实现更复杂的电路板管理设计。
更高的密度，更多的内存，适用于复杂的控制应用 – 高达100K的逻辑密度，7.3Mb内部存储器和55Mb专用用户闪存(UFM)。
快速且久经考验的 I/O 功能 – 与上一代产品一样，始终如一的稳健 I/O 操作，1.0V I/O 支持现代 CPU、高速 LVDS、MIPI 和 PCIe 接口。
设备安全?；ぶ恫?– 内部闪存配置、AES256 比特流加密、ECC256 比特流身份验证、配置端口锁定和运行时安全性
特征:
· 25K、55K 和 100K 逻辑单元密度和多达 299 个 I/O 引脚
· MachXO5T器件(55K和100K LC)支持PCIe Gen2。
· 高达 55 Mbits 的专用用户闪存 (UFM) 和片上多重引导配置
· 使用 ECDSA 比特流身份验证和 AES256 加密的安全 FPGA 设计
· 低功耗、高可靠性，支持Lattice Nexus?平台上的ADC和DSP
MachXO5-NX商业/工业系列选型指南：
| LFMXO5-25-8BBG400I型 | LFMXO5-25-7BBG400C | LFMXO5-25-7BBG256C | LFMXO5-25-E-EVN系列 |
| LFMXO5-25-9BBG400I型 | LFMXO5-25-8BBG256I | LFMXO5-25-EVN型 | LFMXO5-100T-EVN型 |
| LFMXO5-25-7BBG400I型 | LFMXO5-25-9BBG400CES系列 | LFMXO5-100T-9BBG400I |
| 特性 | MachXO5-NX系列 | MachXO5T-NX系列 | |
|---|---|---|---|
| 设备 | LFMXO5-25型 | LFMXO5-55T系列 | LFMXO5-100T系列 |
| 逻辑单元 | 25 k | 53 k | 96 k |
| 嵌入式存储器 （EBR） ?？?（18 kb） | 80 | 166 | 208 |
| 嵌入式存储器 （EBR） 位 （kb） | 1440 | 2988 | 3744 |
| 分布式RAM位 （kb） | 184 | 320 | 639 |
| 大内存 （LRAM） 块 | 1 | 5 | 7 |
| 大内存 （LRAM） 位 （kb） | 512 | 2560 | 3584 |
| 18 x 18 乘法器 | 20 | 146 | 156 |
| ADC?？?/th> | 2 | 2 | 2 |
| 450 MHz 高频振荡器 | 1 | 1 | 1 |
| 128 kHz 低功耗振荡器 | 1 | 1 | 1 |
| PCIe Gen2 硬核 IP | 0 | 1 | 1 |
| GPLL公司 | 2 | 4 | 4 |
| UFM* （千米） | 15360 | 79872 | 79872 |
| 5.2.1. Commercial | |||||
| Part Number | 5peed | Package | Pins | Temp | Logic Cells (k |
| LFMX05-25-7BBG256C | -7 | Lead free caBGA | 256 | Commercial | 25 |
| LFMX05-25-8BBG256C | -8 | Lead free caBGA | 256 | Commercia | 25 |
| LFMX05-25-9BBG256C | -9 | Lead free caBGA | 256 | Commercial | 25 |
| LFMX05-25-7BBG400C | -7 | Lead free caBGA | 400 | Commercia | 25 |
| LFMX05-25-8BBG400C | -8 | Lead free caBGA | 400 | Commercia | 25 |
| LFMX05-25-9BBG400C | -9 | Lead free caBGA | 400 | Commercial | 25 |
| 5.2.2. Industrial | |||||
| Part Number | 5peed | Package | Pins | Temp | Logic Cells (k) |
| LFMX05-25-7BBG256I | -7 | Lead free caBGA | 256 | ndustrial | 25 |
| LFMX05-25-8BBG256I | -8 | Lead free caBGA | 256 | ndustrial | 25 |
| LFMXO5-25-9BBG256I | -9 | Lead free caBGA | 256 | ndustrial | 25 |
| LFMX05-25-7BBG400I | -7 | Lead free caBGA | 400 | ndustrial | 25 |
| LFMX05-25-8BBG400I | -8 | Lead free caBGA | 400 | Industria | 25 |
| LFMXO5-25-9BBG400I | -9 | Lead free caBGA | 400 | ndustrial | 25 |
0.8 mm 间距封装和 SERDES / 总 I/O（宽范围 GPIO / 高性能 GPIO） / 专用 ADC 引脚：
| LFMXO5-25型 | LFMXO5-55T系列 | LFMXO5-100T系列 | |
|---|---|---|---|
| 256 BBG（14 毫米× 14 毫米、0.8 毫米） | 0 / 199 (159/40) / 6 | - | - |
| 400 BBG（17 毫米× 17 毫米、0.8 毫米） | 0 / 299 (251/48) / 6 | 2 / 291 (159/132) / 6 | 2 / 291 (159/132) / 6 |

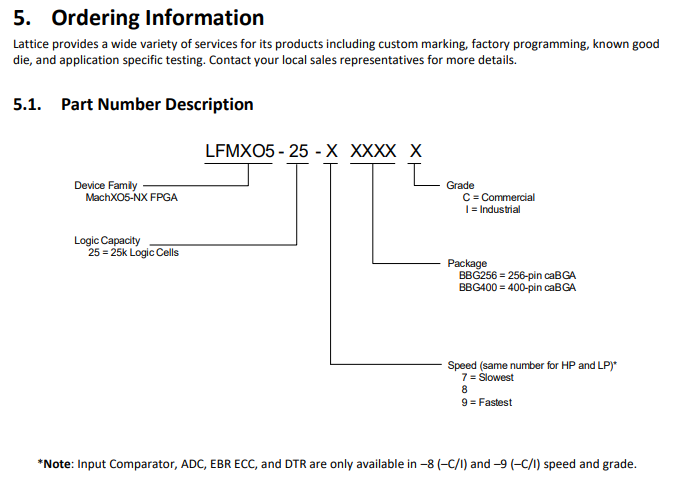

订购信息：
MachXO5-NX系列
多达 100K 的逻辑单元、7.3Mb 嵌入式存储器和 55Mb 专用用户闪存 （UFM）
MachXO5T器件（55K和100K LC）支持PCIe Gen2和LPDDR4
多达 299 个可编程 I/O，支持 1.0/1.2/1.5/1.8/2.5/3.3 I/O 电压
通过比特流加密和身份验证?；ぶ恫?/p>
应用实例
应用 – 网络交换机
通过PCIe聚合控制信号
从网络 CPU 卸载 SFP 的实时监控和管理
应用程序 – 硬件管理
轻松整合硬件管理功能至MachXO5-NX和L-ASC10
高 I/O 和多电压电平支持简化了 I/O 桥接和扩展
应用 – 数据中心就绪型安全控制?？橹械腖VDS隧道协议和接口（LTPI）
支持 LVDS 隧道协议和接口 （LTPI） 以聚合低速串行接口
支持使用安全控制?？榈姆衿骷芄?/p>
MachXO3、MachXO3D和Mach-NX也支持LTPI
