MPIV – Modular Pulsed IV 用于半导体器件的高功率电流和电压表征。它也非常适合需要精确高电流和高电压脉冲的应用。漏极脉冲?？? (DPM) 使用外部大电流电源，而栅极脉冲?？?(GPM) 使用内部高精度电压电源。此外，MPIV可以与外部或内部触发器同步。
DPM 是系统的核心。其内部微控制器使用精密脉宽调制 (PWM) ?？?，具有互补输出和可编程死区时间，以生成和同步漏极和栅极偏置的脉冲。脉冲宽度可在200ns至2ms之间调节;脉冲重复频率从500Hz到1MHz，最大占空比为50%。漏极?？槟诘牧礁瞿诓? N 沟道 MOSFET 支持高达 200V 的电压和高达 17A 的电流。脉冲和
静态偏置电压均通过外部直流电源提供，从而使?？榛龀?IV 成为可定制的解决方案。

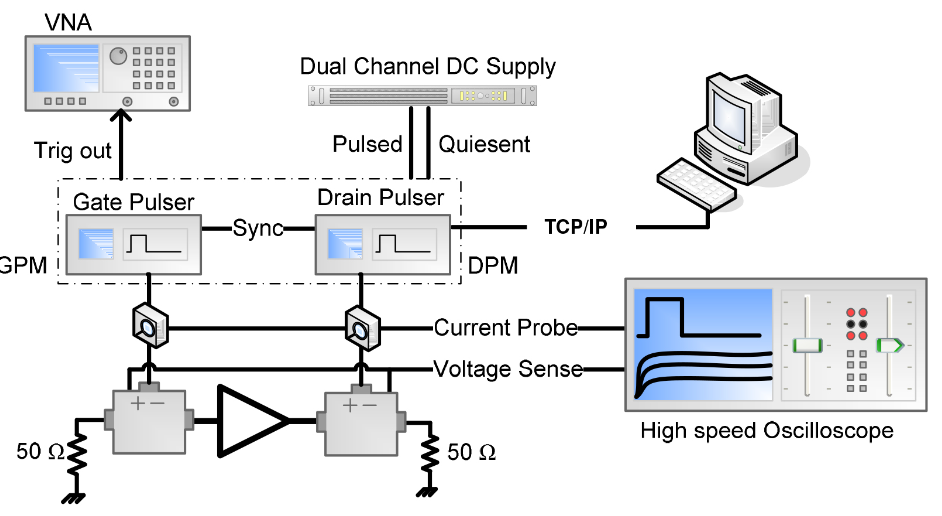

设置：
GPM 作为由 DPM 控制的从属?？樵诵?。内部精密数字模拟转换器 （DAC） 用于在 ±10V 范围内调节栅极电压，分辨率为 5mV。输出缓冲放大器可提供高达100mA的电流。
使用高速 4 通道数字示波器进行电压和电流测量。电压直接在栅极和漏极偏置三通检测端子上采样;使用高速、高灵敏度电流探头测量漏极电流。
规格：
特点
? 高功率能力：+/- 200V，17A.
? 最小脉冲宽度：200ns。
? ?？榛杓?，支持多种配置。
? 共享图书馆。MPIV 可作为独立仪器使用，使用 ActiveX 库，可轻松集成到现有测试软件中。
? 灵活的输入/输出。在高功率和高精度脉冲?？橹浣醒≡?，为您的特定应用创建定制设置。
? 与Focus Microwaves的器件表征软件（Load Pull Explorer，LPEx）兼容。
