- 产品详情
6040 型脉冲发生器具有卓越的性能特征。例如，频率为0.01%，延迟和宽度为0.2%的定时精度对于脉冲发生器来说是不寻常的。25 ps 的触发抖动提供了通常仅与最佳数字延迟系统相关的同步功能。插件?？樵市砟≡竦鼻靶枰氖涑雠渲?。

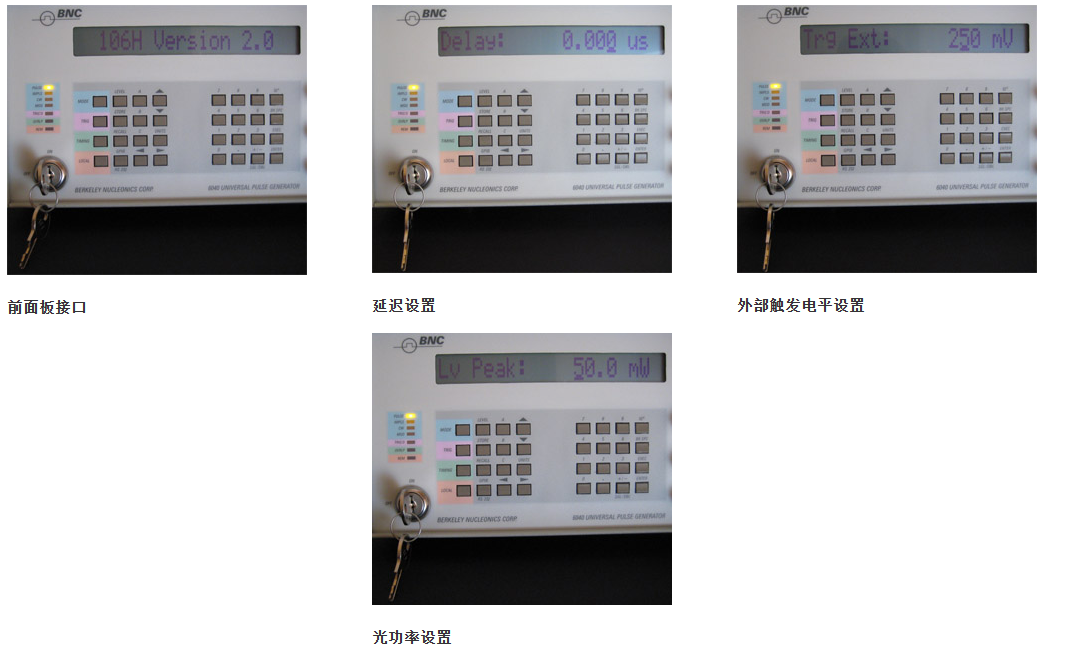

6040 型前面板接口
· 脉冲宽度和延迟设置
· 触发和触发电平设置
· 光功率和脉冲幅度设置
· 通信设置
规格：
6040 型主机
下面列出了 6040 主机的时序和输出特性。但是，?？榫龆颂囟ǖ男阅芟拗坪吞匦?，例如最大脉冲宽度和最大重复频率。
| 内部重复率发生器 | 0.01Hz 至 100MHz 精度：0.01% |
| 脉冲宽度 | 3 ns 至 640 秒，分辨率为 1 ns 或 5 位， 精度 0.2% 抖动：25 ps（典型值） |
| 延迟 | 0 ns 至 640 秒，分辨率为 1 ns 或 5 位， 精度 0.2% 抖动：25 ps（典型值） |
| 触发输出 | 3 ns 宽、2V 高 T0 脉冲至 50 Ω。 |
| 脉冲输出 | +4V脉冲至50 Ω（典型值） |
| 转换时间 | 上升时间：1 ns，下降时间 ：1.5 ns |
| ECL输出 | ECL电平输出至50 Ω。 上升时间：700 ps（典型值） |
| 外部触发 | 0 至 100 MHz， 用户可选择的斜率和阈值设置 50 Ω输入阻抗。 |
| 单周期 | 前面板按钮启动单个脉冲周期。 |
| 双脉冲 | 一对相同的宽度脉冲，由每个事件的延迟分隔。 |
| 冲动 | 为每个事件提供亚纳秒脉冲。（仅限光学） |
| 外置硬盘 | 输入波形在两个选定电平之间驱动?？榈氖涑?。 |
| 外部调制 | 模拟或数字信号以高带宽调制光?？榈氖涑?。（仅限光学） |
| 连续 | 恒定的光照水平输出。（仅限光学） |
| 运输尺寸 | 20x17x10 英寸 |
| 装运重量 | 18 千克（kg） |
选项：
电气?？?/strong>
这些可互换?？樘峁┐?5V、180ps 上升时间到 800V、10 ns 上升时间的电信号。振幅越高，上升时间越慢，上升时间越慢，最大重复频率越低。
| Electrical Module | Characteristics | Amplitude | Offset | Max Rate | Risetime | Min Width | Max Width |
| 201E | Fast Risetime High Rep Rate | 5 V into 50 Ω | +/- 5 V | 100 MHz | 150 ps | 1 ns | 640 s |
| 202H | High Voltage Pulser | 300 V into 50 Ω | None | 500 kHz | 5 ns | 12 ns | 640 s with .005% max droop |
| 310H | Higher Voltage Pulser | 800 V into 50 Ω | None | 40 kHz | 15 ns | 25 ns | 20 μs with 1% max droop |
光?？?/strong>
这些可互换?？樘峁?635 nm、650 nm、660 nm、850 nm、904 nm、1064 nm、1300 nm 和 1550 nm 的波长?？赡芴峁┢渌ǔぱ∠?，因此如果您有特殊需求，请与工厂联系。光学?？樘峁┲馗雌德?、延迟和宽度控制，以及幅度调整，基本上提供相当于电脉冲发生器的光学等效物。对于所有?？?，光都方便地在光纤末端提供，以便于在光学工作台或测试系统上路由。
| Optical Module | Wavelength | Standard Peak Power | Custom Peak Power* | Fiber | Max Rate | Min Width | Max Width | Impulse | CW | Ext Mod | Ext Dr |
| 065 | 650 nm 635nm, 660nm | 2 mW | 10 mW | MMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 085 | 850nm | 2 mW | 20 mW | MMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 090 | 904 nm | 1 mW | 20 mW | SMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 106C | 1064 nm | 1 mW | 20 mW | SMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 106H | 1064 nm | 50 mW | 200 mW | SMF/MMF | 2 kHz | 10 ns | 25 ns | no | no | no | no |
| 130 | 1300 nm | 1 mW | 10 mW | SMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 155/158 | 1550 / 1580 nm | 1 mW | 10 mW | SMF | 100 MHz | 3 ns | 640 sec | yes | yes | yes | yes |
| 155H/158H | 1550 / 1580 nm | 50 mW | 200 mW | SMF/MMF | 2 kHz | 10 ns | 25 ns | no | no | no | no |
