- 产品详情
765型快速上升时间脉冲发生器提供高达 800 MHz 的脉冲频率和 70 ps 的上升和下降时间。为了满足高电压要求，HV 选项提供高达 50V 的信号和 400ps 的超快上升时间。765 型具有可编程的脉冲幅度和基线偏移，以及低至 300 皮秒的可编程宽度。延迟和脉宽分辨率为10 ps，抖动为<25 ps。手势就绪的触摸屏 GUI 允许用户快速设置 4 个输出通道。传统的按钮和旋转编码器提供了额外的编程简单性。我们在模拟前端也进行了重大改进，确保了最小的过冲和振铃。这仅仅是个开始......765 型的创新硬件架构提供先进的脉冲序列，例如双脉冲或四脉冲，具有完全独立的定时参数。
特征：
快速上升和下降时间 < 70 ps (20%-80%)
300 ps 至 > 7 秒脉冲宽度
每通道重复速率：800 MHz，RMS抖动为4 ps
2 或 4 个独立通道
宽度和延迟分辨率为10 ps
可调脉冲幅度：10 mVpp 至 5 Vpp
± 2.5 V 可调基线失调
HV 选项(50V @ 400ps 上升时间)
应用：
雷达和声纳系统
半导体和激光
高精度定时
大物理场(光电倍增管和对撞机)
高速检测器和比较器
硅带仿真
质谱

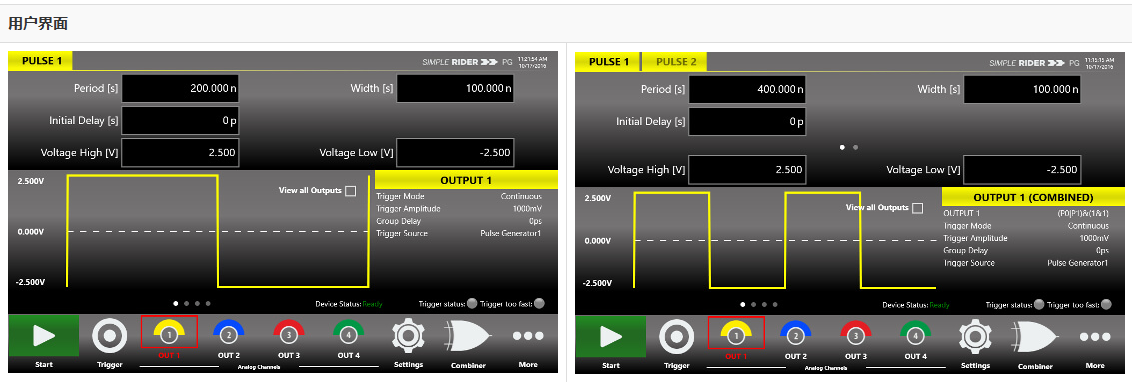

用户界面和脉冲输出：
765 型用户界面专为触摸而设计，旨在将现代脉冲和波形发生器的所有功能置于您的指尖。
所有仪器控件和参数均可通过直观的用户界面访问，让人想起平板电脑和现代智能手机的简单性：工程师和科学家可以使用触摸功能和手势，只需轻触几下即可创建单个或多个脉冲(双脉冲、三脉冲和四脉冲模式)。
规格：
| 765 | 765-高压 | |
| 渠道 | 2 或 4 个独立通道 | 1 或 2 个独立通道 |
| 脉冲周期 | 范围：5ns 至 8 秒 | 范围：5 ns 至 8 秒 分辨率：10 ps 抖动：15 ps |
| 最大脉冲频率 | 800 MHz（四通道模式） | 400 MHz（双模式、三模式和四模式） |
| 准确性 | ±2 页/分钟 | ± 2 页/分钟 |
| 脉冲模式 | 单脉冲、双脉冲、三脉冲、四脉冲 外宽 | 单脉冲、双脉冲、三脉冲、四脉冲 外宽 |
| 脉冲宽度 | 范围：300 ps 至 8 秒 分辨率：10 ps 精度： ± 0.1 % + 30 ps 抖动：< 10ps | 范围：1 ns 至 8 秒 分辨率：10 ps 精度：± （1 % + 100 ps）2 抖动：< 10 ps |
| 脉冲延迟 | 范围：0 ps 至 8 秒 分辨率：10 ps 精度：± 0.1% + 100ps | 范围：0 ps 至 8 秒 分辨率：10 ps 精度：± 0.1% + 100ps |
| 脉冲幅度 | 峰峰值范围：10 mVpp 至 5 Vpp 分辨率：4 mV（幅度从 250 mV pp 到 5Vpp) 分辨率：1 mV（幅度从 10 mV pp 到 250mVpp) | 峰峰值范围：100 mVpp 至 50 Vpp 分辨率：10 mV |
| 基线偏移量 | 范围：± 2.5V 可调 分辨率：2 mV | 范围：-25V、-12.5V、0V、+12.5V、+25 V（软件可?。?/p> 分辨率：12.5V |
| 上升和下降时间 | 上升/下降时间（20% 至 80%）：<70 ps 上升/下降时间（10% 至 90%）：< 95 ps（1Vpp 幅度）， < 105 ps（5Vpp 振幅） | 上升/下降时间（20%至80%，失调=0V）： < 380 ps（最高 25Vpp 幅度） 上升时间（20% 至 80%，失调 = 0V）： < 400 ps（最高 50Vpp 幅度） 下降时间（20% 至 80%，偏移 = 0V）： < 490 ps（最高 50Vpp 幅度） 上升/下降时间（10% 至 90%，失调 = 0V）： < 560 ps（最高 25Vpp 幅度） 上升时间（10%至90%，失调=0V）： < 600 ps（最高 50Vpp 幅度） 下降时间（10% 至 90%，偏移 = 0V）： < 800 ps（最高 50Vpp 幅度） |
| 过头 | < 5% | < 8 % （高达 25Vpp 振幅） < 5 % （从 25Vpp 到 50Vpp 幅度） |
| 通道间抖动 | < 10 ps | < 15 ps |
| 输出阻抗 | 50 Ω | |
| 触发模式 | 单次、连续、突发、门控 | |
| 触发输入阻抗 | 50 Ω 或 1kΩ 用户可选 | |
| 触发输入范围 | ± 3.5 V（50 Ω输入阻抗） ± 10 V（1KΩ 输入阻抗） < 50mVpp 最小可检测幅度 | |
| 触发阈值 | ± 8V 10 mV 分辨率 ± 100 mV 精度 | |
| 最大触发频率 | 40兆赫 | |
| 最小触发脉冲宽度 | 1纳秒 | |
| 触发抖动 | < 30ps（触发输入到触发输出），频率≤ 15 MHz | |
| 参考时钟输入 | 10MHz 至 100MHz 50 Ω输入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波 （ RT <1 ns 和占空比介于 40% 至 60% 之间） | |
| 参考时钟输出 | 10MHz 或参考时钟输入频率 50 Ω 输出阻抗（直流耦合） 可调振幅 方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 至 Hi-Z ] | |
| 电源输入 | 100 - 240 V交流 ± 10%， 47 - 63 Hz， | |
| 功耗 | 120 瓦 | 300 瓦 |
| 环境、EMC和安全 | 工作温度： 41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % RH 无冷凝 9,842 英尺 [ 3,000 米] 存储： EN61010-1（安全） EN 61326-1：2013（标准） EN 61326-1：2013（抗扰度） | |
| 硬件和软件 | Intel Celeron 2GHz 或更高 8 GB RAM 120 GB SSD Windows 10 7“ Touch LCD HDMI、VGA、USB、RS-232 和 LAN 端口 | |
| 尺寸（宽 x 高 x 深） 重量 | 17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米] （3U 19“ 机架安装） 21.7 磅 [ 9.7 千克 ] | |
| 运输尺寸 邮寄重量 | 24 x 19 x 13 英寸 28 磅 | |
