Vanguard Electronics 91和91S系列環形電感器

發布時間：2025-09-26 08:57:46     瀏覽：3919

　　Vanguard Electronics 的 91S 系列是一款射頻電感器，電感為 0.010 至 1 uH，直流電阻為 0.02 至 0.40 歐姆，直流電流為 700 至 3000 mA，自諧振頻率為 150 至 1000 MHz，工作溫度為 -55 至 125 攝氏度，主要應用于軍事領域。

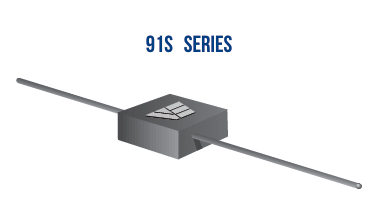

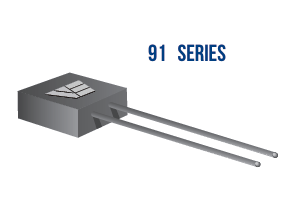

Vanguard Electronics 91系列環形電感器Vanguard Electronics 91S系列環形電感器

型號參數：

  VE
  P/N		MS21423
   Dash
Number		   Side-
Lead Part
Number		nductance
Nom
(uH)		Q
Min		 Test
 Freq
 (MHz)		SRF
Min
(MHz)		  DCR   D
  Max
  (Ohms)		C Current
Max
(mA)
9101 -1   9101S0.010  60  150 1000   0.02  3000
9102 -2   9102S0.012  60  150 1000   0.02  3000
9103 -3   9103S0.015  60  150 1000   0.02  3000
9104 -4   9104S0.018  60  150 1000   0.02  3000
9105 -5   9105S0.022  60  100  900   0.02  3000
9106 -6   9106S0.027  60  100  800   0.02  3000
9107 -7   9107S0.033  60  100  750   0.02  3000
9108 -8   9108S0.039  60  100  700   0.02  3000
9109 -9   9109S0.047  60  100  650   0.02  3000
9110 -10   9110S0.056  60  100  600   0.02  3000
9111 -11   9111S0.068  60  100  550   0.03  2500
9112 -12   9112S0.082  60  100  500   0.04  2200
9113 -13   9113S0.10  80   50  450   0.04  2200
9114 -14   9114S0.12  80   50  400   0.05  2000
9115 -15   9115S0.15  80   50  350   0.06  1800
9116 -16   9116S0.18  80   50  320   0.07  1600
9117 -17   9117S0.22  80   50  300   0.08  1500
9118 -18   9118S0.27  80   50  280   0.10  1400
9119 -19   9119S0.33  80   50  260   0.12  1300
9120 -20   9120S0.39  80   50  240   0.15  1150
9121 -21   9121S0.47  80   50  220   0.20  1000
9122 -22   9122S0.56  70   50  200   0.25  900
9123 -23   9123S0.68  70   50  180   0.30  800
9124 -24   9124S0.82  70   50  160   0.35  750
9125 -25   9125S1.0  70   50  150   0.40  700

　　電感范圍：0.01 μH ~ 1.0 μH

　　直流電阻(DCR)最大值：0.02 Ω ~ 0.40 Ω

　　額定電流：700 mA ~ 3000 mA

　　尺寸：0.2 x 0.26 x 0.1 英寸(長 x 寬 x 高)

　　自諧振頻率：150 至 1000 MHz

　　安裝：通孔

　　工作溫度：-55°C ~ +125°C

　　存儲溫度：-60°C ~ +130°C

　　頻率范圍：25 MHz ~ 150 MHz

　　電感公差：- 0.01~0.082 μH: ±20%;0.10~1.0 μH: ±10%

　　溫度系數(TC)：+150 ppm/°C(典型值)，+200 ppm/°C(最大值)

　　耐壓：700 VRMS

　　過載電流：1.4倍額定電流
