Connor-Winfield TL602 TCXO溫度補償晶體振蕩器

發布時間：2025-08-05 09:01:09     瀏覽：106

　　Connor-Winfield TL602 是一款溫度補償晶體振蕩器 (TCXO)，工作頻率為 20 MHz 至 24.576 MHz。TCXO 具有 LVCMOS 輸出，需要 3.3 V 電源。它采用尺寸為 5 x 7 mm 的陶瓷表面貼裝封裝。專為滿足 Telcordia Stratum 3、ITU-T G.813 Option 2 和 ITU-T G.8262 Option 2 標準設計，適用于高精度時鐘同步場景(如通信基站、網絡設備)。

Connor-Winfield TL602 TCXO溫度補償晶體振蕩器

　　電氣性能

　　工作電壓：3.3V ±5%

　　頻率穩定性：±0.14 ppm(全溫范圍)

　　溫度范圍：-40°C 至 +85°C

　　輸出類型：LVCMOS(兼容低電壓邏輯電平)

　　負載電容：15pF(需嚴格匹配以保持穩定性)。

　　物理特性

　　封裝：陶瓷表面貼裝(5×7mm)，符合 MSL-1 防潮等級。

　　包裝：支持卷帶(Tape and Reel)，適合自動化貼片生產。

　　環保認證：RoHS 合規 / 無鉛(Pb-Free)。

　　其他優勢

　　低相位噪聲：

　　10Hz 偏移：≤-100 dBc/Hz

　　100kHz 偏移：≤-160 dBc/Hz

　　快速啟動：≤1ms(典型值)。

　　典型應用

　　通信設備：5G 基站、光傳輸網絡(OTN)。

　　工業電子：高精度儀器、自動化控制系統。

　　測試測量：需低抖動時鐘的示波器或頻譜儀。

更多Connor-Winfield晶振產品可咨詢立維創展。

推薦資訊

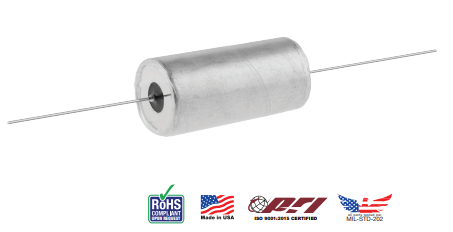

  • Arizona Capacitors 18W1-0.0010紙箔管狀電容器
