2065系列12G-SDI兼容BNC連接器Winchester

發布時間：2025-07-21 08:49:25     瀏覽：431

　　產品亮點

　　12G-SDI 兼容：支持高達 12Gbps 的傳輸速率，滿足 4K UHD 視頻標準

　　全壓接設計：適用于模擬與數字電纜，現場可安裝

　　高耐用性：插拔壽命 ≥ 500 次，中心觸點保持力 ≥ 6 磅

　　廣泛適配：兼容 Belden、West Penn/CDT、Gepco 等主流品牌電纜

　　系列內適配器可選：支持多種安裝方式(直插、直角、穿墻等)

　　可定制電纜組件：支持按需提供預制線纜

　　機械性能：

　　阻抗75Ω

　　電壓等級500V RMS

　　接口標準MIL-STD-348(75Ω版本)

　　耦合機制≥ 100 磅保持力

　　溫度范圍-65°C 至 +165°C

　　應用場景

　　廣播級 4K/8K 視頻傳輸

　　現場制作、演播室、轉播車

　　高可靠性軍工或工業視頻鏈路

型號：

For Cables

Part #

  Belden

West Penn/CDT

Gepco

Others

2065-1-9

  9209A




2065-2-9

  1505A,1506A,9259

819,25819,815

VPM2000,VPM2000TS,VE61859


2065-15-9

  8281

P806

VP618PE,VP6ooo,VP61BTK

WE724

2065-7-9

  8241


VJ59U

RG-59,RG-210

2065-8-9

  7731A,8213


VHD1100


2065-10-9

  1694A,1695A

6350,256350,WP6355

VSD2001,VSD2001TS


2065-11-9

  1855A,1865A

HD825,HD25825,WP8255,WP258255

VDM230,VEM250


2065-29-9

  279R,1279P




2065-28-9

  1520A,179DT



RG-179,RG-187

Cabling

Part #

  Crimp Die
  (KTH-1000)

Crimp Die
(KTH-5000)

Trim Code

  Bulk  Pack
  Available?

2065-1-9

  KTH-2261

KTH-5003

3-661-1


2065-2-9

  KTH-2261

KTH-5003

3-661-1

  Yes

2065-15-9

  KTH-2119

KTH-5002

3-661-4


2065-7-9

  KTH-2261

KTH-5003

3-661-1

  Yes

2065-8-9

  KTH-2004

KTH-5004

3-661-3


2065-10-9

  KTH-2325

KTH-5017

3-661-1

  Yes

2065-1-9

  KTH-2025

KTH-5003

3-661-1

  Yes

2065-29-9

  KTH-2276

KTH-5001

3-661-1

  Yes

2065-28-9

  KTH-2258

KTH-5001

3-661-1

  Yes

Within Series Adapters

Part #

  Adapter Ends

Dimensions A

Dimensions B

Mounting
Hole

2029-9-9

  Bulkhead,Jack-Jack

1.28 in,32.5mm

0.69 D in,17.5 Dmm

A

2029-15-9

  Jack-Jack

1.28 in,32.5mm

0.44 D in,11.2 Dm


2029-16-9

  Jack-Plug-Jack

1.28 in,32.5mm

1.06 in,26.9mm


2029-17-9

  Bulkhead,Jack-Jack,iso.ground

1.28 in,32.5mm

0.63 D in,16.0 mm

A

2029-20-9

  Jack-Plug,Right Angle

0.90 in,22.9 mm

1.03 in,26.2 mm


Terminations

Part#

 Dimensions A       Dimensions B          Notes

2555-3-32

 1.00 in,25.4 mm    0.57 D in,14-5 Dmm    75 ohm,0.1%,12 watt

Winchester是一家高可靠性連接器制造廠商，具備AS9100和AS7003航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。

深圳市立維創展科技有限公司，授權代理Winchester連接器產品，歡迎咨詢。


推薦資訊

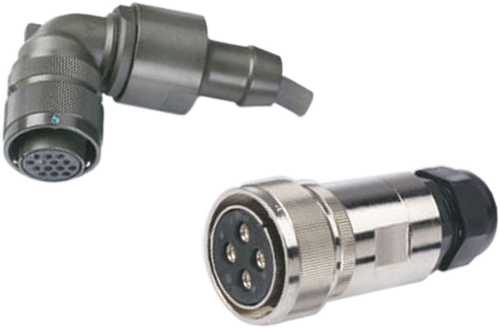

  • MIL-DTL-5015型反向卡口連接器Glenair
    MIL-DTL-5015型反向卡口連接器Glenair 2023-05-11 16:49:44

    Glenair是電纜線、接線盒和電纜線保護系統設計專家，能防止環境破壞并且保證使用期限。設計制造環境密封連接器、后殼和其它保護互連系統免遭腐蝕的模塊始終是Glenair50多年來的核心業務。

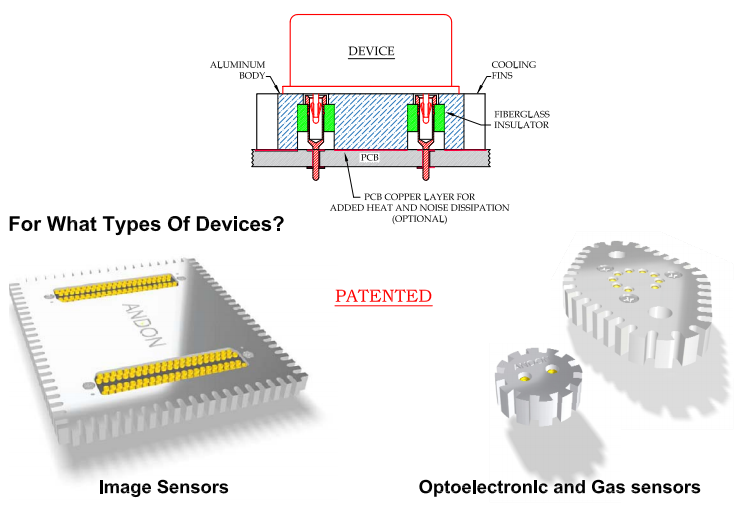

  • ANDON散熱器插座?
