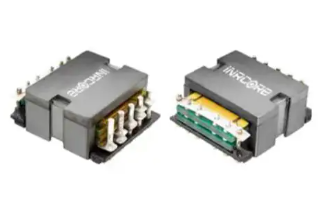

iNRCORE 1KW平面變壓器PL10105,PL10113, PL10120

發布時間：2025-07-14 08:59:40     瀏覽：2198

　　iNRCORE為軍事、航空航天、汽車和工業領域的關鍵應用設計和制造先進的電源管理組件。 iNRCORE 新推出的 1KW 平面變壓器適用于軍事、航空航天及工業應用，具有下面特性：

iNRCORE 1KW平面變壓器PL10105,PL10113, PL10120

Electrical Specifications @25℃
Part
Number		nductance @
Irated
(uH±15%)
  rated3
  ( ADC)		DCR
(mΩ)		nductance
@0 ADC
(uH±15%)		Saturation Current?
Heating Current5
(A)
TYPMAX25°℃100°℃
2-TURN(L0W-LOSS)SERIES
PL101000.45 73 0.38 0.48 0.45 95 80 73
PL101010.63 54 0.38 0.48 0.65 63 53 73
PL101020.85 39 0.38 0.48 0.91 46 37 73
PL101031.05 30 0.38 0.48 1.10 35 30 73
PL101041.25 25 0.38 0.48 1.30 29 26 73
PL101051.45 21 0.38 0.48 1.50 24 22 73
2-TURN SERIES
PL101060.45 52 0.78 0.98 0.45 95 80 52
PL101070.63 52 0.78 0.98 0.65 63 53 52
PL101080.85 39 0.78 0.98 0.91 46 37 52
PL101091.05 30 0.78 0.98 1.10 35 30 52
PL101101.25 25 0.78 0.98 1.30 29 26 52
PL101111.45 21 0.78 0.98 1.50 24 22 52
3-TURN SERIES
PL101120.95 42 1.15 1.43 1.00 68 54 42
PL101131.40 36 1.15 1.43 1.50 43 35 42
PL101141.90 25 1.15 1.43 2.00 29 25 42
PL101152.40 20 1.15 1.43 2.50 23 21 42
PL101162.80 15 1.15 1.43 3.00 18 16 42
PL101173.40 12 1.15 1.43 3.50 15 13 42
4-TURN SERIES
PL101181.60 37 1.44 1.80 1.60 55 43 37
PL101192.40 30 1.44 1.80 2.42 35 27 37
PL101203.30 17 1.44 1.80 3.60 20 18 37
PL101214.00 14 1.44 1.80 4.40 16 15 37
PL101224.90 11 1.44 1.80 5.34 13 12 37
PL101235.80 6 1.44 1.80 6.20 11 10 37

　　功率輸出：最高 1000W，支持 12–48V 可調輸出電壓。

　　尺寸與高度：最大 49.0 × 40.0 mm，高度僅 19.5 mm。

　　高頻性能：優化工作頻率 700 kHz，適配高速系統。

　　寬溫范圍：-55°C 至 +130°C。

　　堅固耐用：專為軍事/航空航天嚴苛條件設計，通過 Mil-Std 981 Class S(航天級)及 AEC-Q200(汽車級)認證。

　　低放氣指標：TML ≤1%，CVCM ≤0.1%，符合航天材料要求。

　　拓?fù)浼嫒荩褐С终?、推挽、半橋、全橋拓?fù)洹?/p>

　　輸入電壓：100–200 VDC(正激/推挽)、100–400 VDC(半橋/全橋)。

　　隔離強度：初級-次級/磁芯 3000 VAC，次級-磁芯 500 VAC。

　　工藝選項：提供錫鉛(SnPb)和無鉛兩種引腳鍍層，靈活適配生產需求。

iNRCORE公司是一家全球領先的電源和磁性元件制造商，產品包括變壓器、線圈、電感器、磁性軟件和其他相關組件，主要應用于軍事、航空航天、通信、醫療、工業控制等領域。更多INRCORE相關產品信息可咨詢立維創展。
