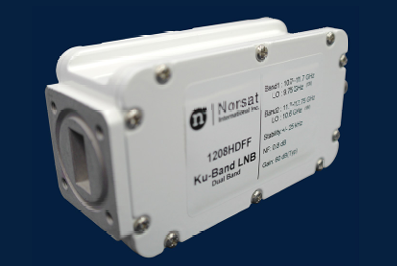

1108HDFF是Norsat公司生产的KU波段双频段锁相环(PLL)低噪声块下变频器(LNB)，适用于需要高增益和低噪声的应用场景，特别是在卫星通信领域。

　　规格参数：

　　噪声系数：典型值为0.8 dB，最大值为0.9 dB，适用于室温下的冷前端(CF)。

　　本振(L.O.)稳定性：±10 kHz(在1 kHz处)，±25 kHz(在25 kHz处)。

　　相位噪声(SSB)最大值：

　　-70 dBc 在1 kHz处

　　-80 dBc 在10 kHz处

　　-95 dBc 在100 kHz处

　　输入电压驻波比(VSWR)：最大2.3:1。

　　输出电压驻波比(VSWR)：最大2.3:1。

　　增益：典型值为60 dB，最小值为55 dB，最大值为65 dB。

　　增益平坦度：全频段内±5 dB峰-峰值。

　　输出三阶截点(P1dB)：最小值+5 dBm。

　　频率范围：

　　频段1(13V)：

　　频率范围：10.70 - 11.70 GHz

　　本振频率：9.75 GHz

　　中频(IF)频率：950 - 1950 MHz

　　频段2(18V)：

　　频率范围：11.70 - 12.75 GHz

　　本振频率：10.60 GHz

　　中频(IF)频率：1100 - 2150 MHz

　　电源和电流：

　　直流电源：+12V至+24V直流电。

　　电流：最大350 mA。

　　物理特性：

　　输入(防水)：WR-75波导凹槽。

　　输出(防水)：

　　F型连接器(75 Ohm)

　　N型连接器(50 Ohm)

　　尺寸(长 x 宽 x 高)：128 mm x 60 mm x 42 mm(5.00英寸 x 2.36英寸 x 1.65英寸)。

　　重量：400 g(14.11 oz)。

　　工作温度：-40至+60°C。

　　存储温度：-40至+80°C。

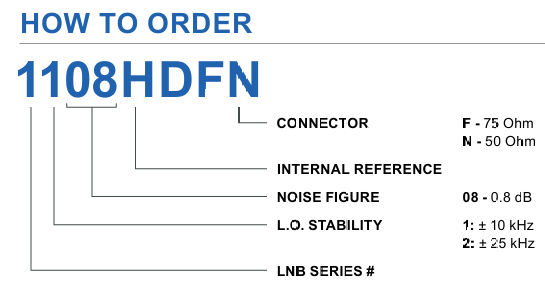

　　订购信息：

相关型号：
