Glenair 790-037S直角PCB面板安裝連接器

發布時間：2025-02-17 09:01:25     瀏覽：276

　　Glenair 790-037S是一款直角 PCB 連接器，適用于后板安裝，設計用于與背板或柔性電路連接。該連接器具有輕質且堅固的直角頭，采用鍍金的 PC 尾部接觸點，適用于通孔印刷電路板安裝。

Glenair 790-037S直角PCB面板安裝連接器

　　主要特性

　　設計與安裝：790-037S 連接器設計用于后板安裝，并配備導電面板密封墊，簡化安裝過程。外殼采用鋁制合金，具有 EMI 遮罩以增強屏蔽性能。

　　接觸點：提供 29 種不同的接觸點布局，包括 #23 信號接觸點以及 #16 和 #12 功率接觸點，最大電流承載能力為 23 安培。接觸點采用銅合金制成，表面鍍金，并配有不銹鋼護罩。

　　EMI 性能：可選配 EMI 彈簧，以提高外殼之間的導電性和屏蔽性能。

　　材料：

　　外殼：鋁制合金。

　　接觸點：銅合金，鍍金。

　　絕緣體：液晶聚合物(LCP)。

　　PCB 托盤：熱塑性材料。

　　EMI 遮罩：鋁制合金。

　　硬件：300 系列不銹鋼。

　　面板密封墊：導電氟硅橡膠。

　　封裝材料：環氧樹脂。

　　性能參數：

　　電流承載能力：#23 5 安培，#16 13 安培，#12 23 安培。

　　耐壓：#23 500 VAC RMS，#12 和 #16 1800 VAC RMS。

　　絕緣電阻：最小 5000 兆歐。

　　工作溫度范圍：-65°C 至 +150°C。

　　抗沖擊能力：300 g。

　　抗振動能力：20 g。

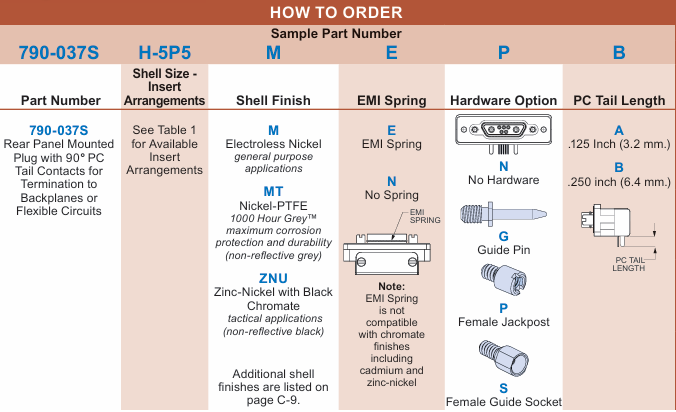

訂購信息：


Glenair連接器是全球知名的高端品牌，廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司，授權代理銷售Glenair產品，并提供技術支持。歡迎咨詢。

推薦資訊

  • 5650861-4板對板Eurocard連接器TE泰科
    5650861-4板對板Eurocard連接器TE泰科 2024-07-03 09:40:29

    TE泰科的5650861-4板對板Eurocard連接器是一款專為電子電路板間信號連接設計的高可靠性連接器。它具有母端、母端結構，采用板對板連接系統，適用于印刷電路板安裝。該連接器擁有2排、64行、32列的布局，垂直PCB安裝方向，信號位置數量為64，裝配代碼為甲、乙。其中心線和行間距均為2.54 mm，端接柱體和尾部長度為4.6 mm。該連接器支持-55至105°C的工作溫度范圍，適用于信號電路應用，確保在工業環境中的兼容性和通用性。

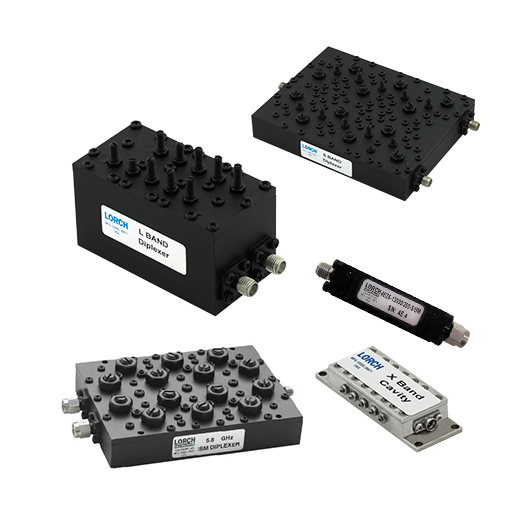

  • Hypertronics腔體濾波器
