LA9310S7S11AA可编程基带处理器NXP恩智浦

发布时间：2024-11-12 10:59:07 浏览：343

　　Layerscape Access LA9310是一款集成ADC/DAC的数字信号处理器，专为5G基础设施、数字前端(DFE)和网络边缘定制通信系统的物理层设计。它以低成本、低功耗和强大的可编程信号处理能力，成为替代昂贵FPGA的理想选择，尤其适用于网络监听、小型无线电单元和中继器等场景。

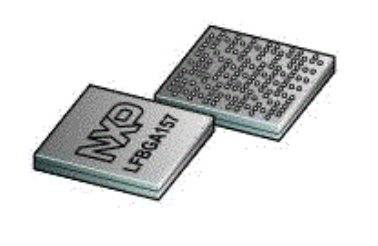

LA9310S7S11AA可编程基带处理器NXP恩智浦

　　主要特点包括：

　　ADC/DAC接口：支持零中频(zero-IF)I/Q接口，适合sub-6GHz和有限带宽毫米波应用。

　　VSPA DSP：NXP的VSPA DSP实现数字域中的样本级基带处理，增强软件定义无线电的灵活性。

　　核心配置：包含一个VSAP第二代16AU DSP，运行频率高达614MHz(约80 GFLOP)和一个高达307MHz的M4 32b Arm内核。

　　连接和I/O：1个PCIe Gen3通道，5个{I+Q} ADC，每个采样率高达153Msps，以及1个{I+Q} DAC，采样率同样高达153Msps。

　　前向纠错：加速专有通信协议的前向纠错。

　　数据移动：内置DMA，用于内部和主机端数据移动。

　　低速I/O和RFIC控制：包括具有4个片选功能的通用单通道SPI，轻量级LVDS通信协议，I2C控制器，串口和JTAG。

　　封装：8mm x 8mm小型封装。

　　功耗：在105C时最大总功率为1.5W。

　　零件编号：LA9310S7S11AA和LA9310X7S11AA。

　　LA9310以其高性能和灵活性，为5G和定制通信系统提供了一个高效能的解决方案。NXP恩智浦是全球领先的半导体公司，拥有包括MCU微控制器在内的全面产品线,专广泛应用于汽车、工业与物联网等领域，立维创展优势代理分销NXP的MCU产品，欢迎了解。
