    Glenair 7触点引脚面板安装插座连接器CB07C2L0,CB07Q2L0

    发布时间：2024-09-10 10:36:34     浏览：1008

    Glenair 7触点面板安装插座连接器

    　　Glenair的7触点引脚面板安装插座连接器是CB系列的“PogoPin”连接器，专为面板安装设计。其主要特点如下：

    　　1. 接触类型：插座采用不可拆卸的焊杯接触点，支持最多#20 AWG的标准线(直径1mm)。接触点镀有硬金，确保更好的导电性和耐用性?？裳〉腜C尾接触有两种长度：3.5mm和8.0mm。

    　　2. 外壳材料和防护：插座的外壳和压帽为不锈钢材料，外壳镀有黑色铬酸盐，提供良好的防护。插座配有硅胶面密封件，防止在未连接时的水分侵入。未配对时的开放面耐压为0.4bar，具有5000次的插拔循环寿命。

    　　3. 安装类型：

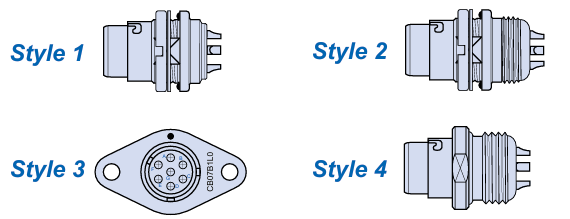

    Glenair 7触点面板安装插座连接器安装类型

    　　A：带有压帽的插座适合后面板安装，最大面板厚度为3.5mm，配有不锈钢压帽和平垫圈，硅胶O形圈确保面板的密封性。

    　　B：带有M14X1附件螺纹的压帽插座，适合后面板安装，具备与类型A类似的密封功能。

    　　C：带有两个法兰安装孔的前面板安装插座，安装孔可接受M3螺丝，附带O形圈确保面板密封。

    　　D：带有螺纹并适用于厚面板安装的插座，带有PC9螺纹并配有O形圈。

    　　4. 7触点引脚插座的接线方式：不同安装类型的插座支持多种触点配置，包括焊杯接触点和不同长度的PC尾接触点。安装方式有螺纹安装、法兰安装等，每种配置还提供不同的极化位置和颜色编码，以确保正确的连接。

    规格参数：


    Mounting
    Style    		Polarizing
    Contact  Position 1
    Fig. Type      (White)    		Polarizing
    Position 2
    (Yellow)    		Polarizing
    Position 3
    (Green)    		Polarizing
    Position 4
    (Pink)
    Jam NutFig.1 Solder Cup CB07C1L0CB07C2L0  CB07C3L0  CB07C4L0
    Jam NutFig.1 Short PC Tail CB07C1L1CB07C2L1  CB07C3L1  CB07C4L1
    Jam NutFig.1 Long PC Tail CB07C1L2CB07C2L2  CB07C3L2  CB07C4L2
    Jam Nut w/Thd.

    Fig.2 Solder Cup CB07T1L0

    		CB07T2L0  CB07T3L0  CB07T4L0
    Jam Nutw/Thd.

    Fig.2 Short PC Tail CB07T1L1

    		CB07T2L1  CB07T3L1  CB07T4L1
    Jam Nut w/Thd.

    Fig.2 Long PC Tail CB07T1L2

    		CB07T2L2  CB07T3L2  CB07T4L2
    FlangeFig.3 Solder Cup CB07B1L0CB07B2L0  CB07B3L0  CB07B4L0
    FlangeFig.3 Short PC Tail CB07B1L1CB07B2L1  CB07B3L1  CB07B4L1
    FlangeFig.3 Long PC Tail CB07B1L2CB07B2L2  CB07B3L2  CB07B4L2
    Thread-InFig.4 SolderCup CB07Q1L0CB07Q2L0  CB07Q3L0  CB07Q4L0
    Thread-InFig.4 Short PC Tail CB07Q1L1CB07Q2L1  CB07Q3L1  CB07Q4L1
    Thread-InFig.4 Long PC Tail CB07Q1L2CB07Q2L2  CB07Q3L2  CB07Q4L2

    　　这款连接器能够在恶劣环境下提供可靠的电气连接，并广泛应用于航空航天等高要求的行业。
