Micro AFD系列DC-DC高壓電源SDS High Voltage

發布時間：2024-08-21 10:16:33     瀏覽：1718

　　在現代科研和工業應用中，對高壓電源的需求日益增長，尤其是在光電探測領域。Micro AFD系列DC-DC高壓電源，作為一款專為APD(Avalanche Photo Diodes)和SiPM(Silicon Photomultipliers)設計的超緊湊型、調節型高壓DC-DC轉換器，以其卓越的性能和緊湊的設計，成為了這些應用的理想選擇。

Micro AFD系列DC-DC高壓電源SDS High Voltage

　　產品概述

　　Micro AFD系列提供四種標準產品，覆蓋了從0到100V的電壓范圍，適用于各種需要精確電壓控制的應用場景。其輸入電壓可選擇5Vdc±0.5Vdc或12Vdc(兼容±2.0V)，輸出電壓可調至100V。

　　主要特點

　　輸入電壓選擇: 靈活的輸入電壓選項，適應不同的電源環境。

　　輸出電壓可調: 高達100V的可調輸出。

　　負載電流: 在Full load條件下，電流小于50mA。

　　極性選擇: 提供正極或負極的定電壓輸出。

　　精度: 通過外部控制電壓調整輸出電壓，具有0.1%滿量程精度。

　　噪聲和紋波: 小于25mVp-p的峰值紋波。

　　溫度系數: 小于15ppm/°C。

　　性能參數

　　HV設置: 使用外部電壓源(0-2.5V)，精度高達0.1%。

　　最大輸入電流: 空載時1mA。

　　負載電壓調節: 在空載到滿負載變化時保持0.01%的全輸出電壓。

　　線電壓調節: 全輸出電壓或指定電壓范圍內為+0.001%/V。

　　工作溫度: -10°C 到 +50°C。

　　存儲溫度: -10°C 到 +70°C。

　　保護功能: 內部限流保護，啟動軟啟動防止過沖。

　　屏蔽: 金屬屏蔽外殼需接地確保安全，提供了額外的電磁干擾防護。

　　應用場景

　　Micro AFD系列DC-DC高壓電源特別適用于以下場景：

　　光電二極管: 為Avalanche光電二極管(APD)提供穩定的高壓電源。

　　硅光電倍增器: 為硅光電倍增器(SiPM)提供精確的高壓控制。

　　包裝與連接

　　包裝材料: 酸洗鋼板，厚度0.5mm。

　　外殼尺寸: 11 x 11 x 11 mm。

　　引腳: 0.63 x 0.63 mm方引腳，引腳長度超過2mm。

　　重量: 5g。

　　絕緣: 外殼完全包覆在環氧樹脂中。

　　引腳連接

　　1. 輸入電壓(Vin): 1腳 (連接到電源輸入)

　　2. 地(GND): 2腳 (連接到地)

　　3. HV設定: 3腳 (控制輸入電壓)

　　4. 輸出高壓(Vout): 4腳 (高壓輸出)

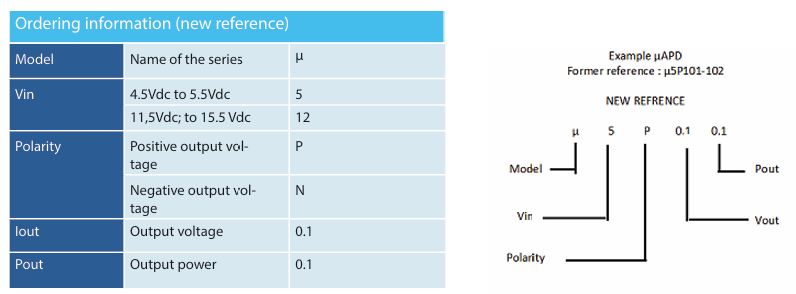

訂購信息：


相關推薦：

SDS High Voltage DC-DC高壓電源模塊

推薦資訊

  • PRV15-S4-6高壓DC/DC轉換器模塊SDS High Voltage
    PRV15-S4-6高壓DC/DC轉換器模塊SDS High Voltage 2025-09-23 08:39:59

    SDS High Voltage PRV15-S4-6高壓DC/DC轉換器模塊是一款緊湊型高電壓轉換設備，輸入電壓范圍2.5-15Vdc（帶反接保護），可提供4kV單輸出或2x2kV雙輸出（電流1.5mA），轉換效率>75%，具有低紋波（1%）、寬溫工作（-40℃~70℃）和5kVac高絕緣特性，采用鍍錫鋼板外殼（47×28×12.5mm/38g），典型應用于科研（PMT供電、電子束聚焦）、工業（靜電除塵、噴墨打?。┑雀邏簣鼍啊?/p>

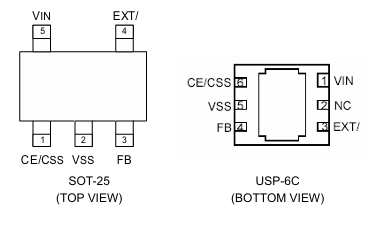

  • Torex XC9220/XC9221降壓型DC-DC電源模塊
