XCL208A103DR降壓DC-DC電源模塊Torex特瑞仕

發布時間：2024-07-26 09:05:38     瀏覽：937

　　XCL208A103DR是Torex特瑞仕公司生產的一款超小型降壓DC-DC電源模塊，屬于XCL208系列產品。該模塊集成了線圈和控制用IC，尺寸僅為2.5mm×2.15mm，高度為1.05mm，非常適合空間受限的應用場景。


　　該模塊的主要特點和規格包括：

　　尺寸和集成度：超小型設計，集成了線圈和控制IC，簡化了電路設計，減少了噪聲和工作故障。

　　工作電壓范圍：支持1.8V(Type F)或2.0V(Type A/B)至6.0V的輸入電壓，適用于使用堿性電池(2個)或AC適配器(5V)等電源的應用。

　　輸出電壓：可以選擇內部固定的0.8V至4.0V輸出電壓，精度為±2.0%。

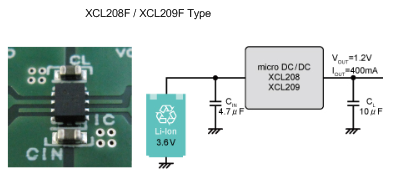

　　輸出電流：最大支持400mA的負載電流，只需在外部增加兩個陶瓷電容。

　　轉換效率：在高輸入電壓4.2V和輸出電壓3.3V的情況下，轉換效率可達90%。

　　工作頻率：工作頻率為3.0MHz，允許±15%的偏差。

　　控制和保護功能：

　　- 固定頻率PWM控制，有助于抑制輸出紋波。

　　- 軟啟動功能，減少啟動時的電流沖擊。

　　- CL自動放電功能，確保在關閉電源時快速放電。

　　- CE功能，通過CE引腳輸入低電平信號可以使IC進入待機狀態。

　　- 保護電路包括電流限制回路(定電流+閂鎖)，提供額外的安全保障。

　　工作溫度范圍：支持從-40℃到+85℃的廣泛溫度范圍。

　　環保標準：符合EU RoHS規格，無鉛，滿足環保要求。

　　型號：

XCL208A103DRXCL208B123DR
XCL208A123DRXCL208B153DR
XCL208A153DRXCL208B183DR
XCL208A183DRXCL208B253DR
XCL208A253DRXCL208B283DR
XCL208A283DRXCL208B2L3DR
XCL208A2L3DRXCL208B303DR
XCL208A303DRXCL208B333DR
XCL208A333DRXCL208F083DR
XCL208B103DR

　　XCL208A103DR模塊因其高集成度、高效率、小尺寸和豐富的功能，非常適合用于便攜式設備、可穿戴設備和其他對電源尺寸和效率有嚴格要求的應用。

更多Torex DCDC降壓轉換器可咨詢立維創展。
