在功能上,HI-1584的每条总线的发射器部分能够获取互补的CMOS/TTL Manchester
II双相数据,并将其转换为差分电压,以便驱动总线隔离变压器。每个发射器还提供了单独的抑制逻辑控制信号。接收器部分则负责将1553总线的两相数据转换为互补的CMOS/TTL数据,以便输入曼彻斯特解码器。每个接收器都有一个单独的使能输入,可以强制接收器输出进入逻辑“0”总线空闲状态。
HI-1584的一个重要特性是其保证的最小变压器耦合输出电压为20Vp-p,这使得它非常适合MIL-STD-1760应用。该器件采用紧凑的48引脚塑料7
x 7mm

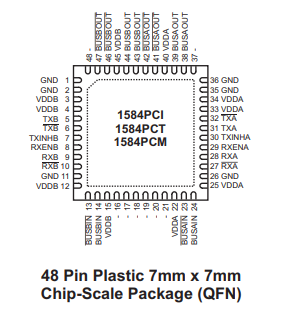

QFN封装,带有裸露的散热器焊盘,可以焊接到PCB接地层以实现最佳散热。HI-1584的工作温度范围广泛,工业温度范围为-40°C至+85°C,扩展温度范围为-55°C至+125°C,并且可以选择在扩展温度范围内进行老化。
该器件的特征包括符合MIL-STD-1553A和B、MIL-STD-1760以及ARINC 708A标准,3.3V单电源供电,小尺寸的7mm x
7mm 48引脚塑料芯片级封装,以及最大功耗小于0.5W。
