KUB510NR宽带射频变压器VANGUARD ELECTRONICS
发布时间:2024-06-27 09:16:01 浏览:490
在射频和微波领域中,宽带射频变压器是不可或缺的关键组件,它们被广泛应用于无线通信、雷达系统、卫星通信以及其它高频电子设备中。Vanguard Electronics的KUB510NR宽带射频变压器就是其中一款备受赞誉的产品,以其卓越的性能和可靠的品质赢得了市场的广泛认可。

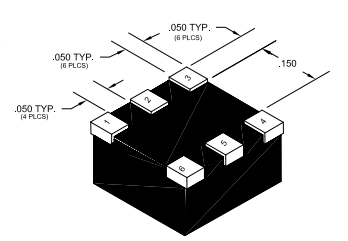

KUB510NR是一款高性能的宽带射频变压器,采用SMD(表面贴装器件)封装形式,便于在电路板上进行高效、紧凑的集成。其小巧的尺寸(0.25 × 0.25 × 0.125英寸)不仅节省了宝贵的空间,还满足了现代电子设备对微型化、集成化的需求。
特点:
尺寸:0.25 × 0.25 × 0.125 英寸
安装类型:贴片
应用等级:高可靠性
工作频率 (MHz):50
Ratio :1:2
插入损耗 (dB):1.1
驻波比:1.35
3dB 带宽低 (GHz):0.001
3dB 带宽高 (GHz):0.25
测试频率 (MHz):250
初级阻抗 (Ω):5
次级阻抗 (Ω):100
工作温度:-55°C 至 +125°C
储存温度:-60°C 至 +130°C
型号:
Vanguard P/N K Series | Vanguard P/N M Series | lmpedance Ratio Pri:Sec | Primary Center Tap** | Secondary Conte Tap | InsertionLoss @50 MHz max (dB) | VSWR @50 MHz max | Bandwidth 0.5dB (Ripple) | min(MHz) 3 dB Points |
KUB55D | MUB55D | 1:1 | No | Yes | 0.7 | 1.3 | 5.0-130 | 1.0-390 |
KUB57D | MUB57D | 1:1.5 | No | Yes | 1.5 | 1.6 | 6.0-90 | 3.0-200 |
KUB510D | MUB510D | 1:2 | No | Yes | 1.1 | 1.35 | 2.0-100 | 0.5-230 |
KUB520D | MUB520D | 1:4 | No | Yes | 0.9 | 12 | 2.0-150 | 0.8-300 |
KUB580D | MUB580D | 1:16 | No | Yes | 1.2* | 1.7* | 12-35 | 2.0-140 |
KUU55D | MUU55D | 1:1 | No | No | 0.9 | 1.35 | 7.0-100 | 1.2-350 |
KUU57D | MUU57D | 1:1.5 | No | No | 1.7 | 1.65 | 8.0-70 | 4.0-170 |
KUU510D | MUU510D | 1:2 | No | No | 1.3 | 1.4 | 3.0-85 | 0.9-200 |
KUU520 | MUU520 | 1:4 | No | No | 1.1 | 1.25 | 4.0-130 | 1.0-250 |
KUU580D | MUU580D | 1:16 | No | No | 1.1 | 1.95 | 12-25 | 2.5-110 |
更多Vanguard Electronics相关产品请访问立维创展官网。
