DS90CR286MTD接收器TI德州儀器現貨

發布時間：2024-06-20 09:09:10     瀏覽：1282

　　DS90CR286MTD是TI德州儀器生產的一款高性能LVDS(低壓差分信號)接收器。它與DS90CR285發送器配合使用，構成一個完整的Channel Link芯片組解決方案。該接收器的主要功能是將通過LVDS鏈路傳輸?shù)?個數據流和1個時鐘信號轉換回28位LVCMOS/LVTTL數據格式。

　　在66 MHz的發送時鐘頻率下，DS90CR286MTD能夠以每個LVDS數據通道462 Mbps的速率接收數據，總數據吞吐量達到1.848 Gbit/s(231 MB/s)。這種高速數據傳輸能力使得該接收器非常適合需要高帶寬和快速數據傳輸?shù)膽?yīng)用。

DS90CR286MTD接收器TI德州儀器

　　DS90CR286MTD的一個重要特點是它能夠顯著減少電纜和連接器的數量。傳統的28位寬數據和一個時鐘的并行單端總線需要多達58根導體，而使用Channel Link芯片組時，僅需11根導線(4個數據對、1個時鐘對和至少一個接地)，從而減少了80%的電纜寬度，降低了系統成本，減小了連接器的物理尺寸，并降低了屏蔽要求。

　　該接收器支持多種信號組合，如7個4位半字節或3個9位(字節 + 奇偶校驗)和1個控件。它采用+3.3V單電源供電，芯片組(Tx + Rx)的典型功耗小于250 mW，并且具有省電模式，總功耗小于0.5 mW。

　　DS90CR286MTD的其他特性包括：

　　- 高達231兆字節/秒的帶寬

　　- 高達1.848 Gbps的數據吞吐量

　　- 窄總線減小了電纜尺寸

　　- 290 mV擺幅的LVDS器件，實現低EMI

　　- +1V共模范圍(+1.2V左右)

　　- PLL無需外部元件

　　- 采用扁平56引腳TSSOP封裝

　　- Rising Edge數據頻閃

　　- 兼容TIA/EIA-644 LVDS標準

　　- ESD額定值大于7 kV

　　- 工作溫度范圍：-40°C至+85°C

深圳市立維創展科技有限公司，專注于TI 德州儀器品牌高端可出口產品系列新品產品，并備有現貨庫存，可當天發貨。

推薦資訊

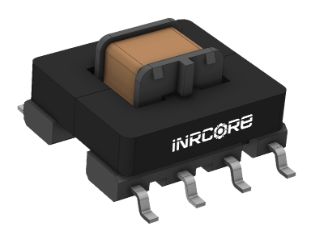

  • PL476X非連續高壓反激式變壓器INRCORE
