ADC-85/883传统12位模数转换器DATEL
发布时间:2024-05-22 09:15:49 浏览:511
ADC-85/883是一款独立的高性能12位模数转换器,采用厚膜和薄膜混合技术制造。它使用逐次逼近转换技术,在8微秒内实现12位转换。这款转换器具有五个可编程的输入电压范围,并且内部缓冲放大器提供了必要的应用,其中50兆欧姆的输入阻抗是需要的。它与行业标准ADC84、ADC85和ADC87引脚兼容。
ADC-85/883的特点和规格如下:
- 分辨率:12位
- 通道数:1
- 采样率:0.125MHz
- 功耗:1.1W
- 差分非线性误差/其他:0.75 LSB
- 积分非线性误差/其他:0.5 LSB
- 输入范围:有5个不同的可编程输入范围,包括0~5V、0~10V、-2.5~2.5V、-5~5V和-10~10V
- 所需电源电压:有3种所需电源电压,分别为+5V、+15V和-15V
- 工作温度范围:-55°C~+125°C
该转换器具有快速的转换时间和高分辨率,适用于需要精确模数转换的应用。同时,它还具有兼容性好、稳定性高以及可靠性优良的特点。
MODEL NUMBER | TEMPERATURE RANCE | PACKAGE | ROHS |
ADC-85MC | 0to+70℃ | TDIP | No |
ADC-85MC-C | 0to+70℃ | TDIP | Yes |
ADC-85ME | 40 to+100℃ | TDIP | No |
ADC-85ME-C | -40 to +100℃ | TDIP | Yes |
ADC-85MM | -55 to+125℃ | TDIP | No |
ADC-85MM-C | -55 to +125℃ | TDIP | Yes |
ADC-85/883 | -55 to+125℃ | TDIP | No |
相关推荐:
推荐资讯

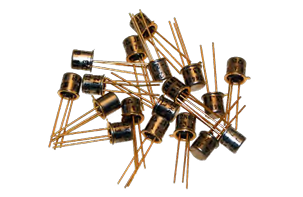

3N190/3N191系列是双P沟道增强型MOSFET,适用于非隔离POL电源和低压驱动器应用。它们具有高开关频率、高输入阻抗、高栅极击穿电压、低电容,适合高速负载切换和模拟信号放大。与BJT相比,这些MOSFET在处理大电流时产生的热量更少,有助于提高能效。它们适用于交换应用、放大电路、斩波电路等多种场合,并可作为Intersil产品的替代品。
