SD211DE/SST211/SST213/SST215高速N溝道橫向DMOS FET開關Linear Systems

發布時間：2024-04-28 09:39:53     瀏覽：1450

　　Linear Systems的SD211DE/SST211/SST213/SST215系列是由增強型MOSFET組成的高速N溝道橫向DMOS (Double-Diffused Metal-Oxide-Semiconductor) FET開關。

　　這些器件的特點包括超快的開關速度(1ns)、極低的反電容(0.2pF)、適用于5V模擬制造可靠性、低導通閾值電壓以及n溝道增強模式。

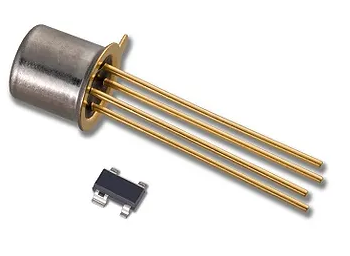

SD211DE/SST211/SST213/SST215

　　其主要優點包括高速系統性能、在高頻下低插入損耗、低傳輸信號損耗、簡單的驅動要求以及單電源操作。這些特性使得該系列產品非常適用于快速模擬開關、快速取樣保持、Pixel-Rate切換、DAC Deglitchers和高速的驅動器等應用場景。

　　與SD211DE/SST211/SST213/SST215類似的產品還包括四陣列- SD5000/5400系列，以及采用橫向結構實現低電容和超保護的SD210DE/214DE等產品。

PART NUMBER

V(BR)DS Min (V)

V(os)em Max (V)

FDS(on) Max (Q)

Css Max(pF)

toN Max (ns)

SD211DE

30

1.5

45 @ Vas=10V

0.5

2

SD213DE

10

1.5

45 @ Vas=10V

0.5

2

SD215DE

20

1.5

45 @ Vas=10V

0.5

2

SST211

30

1.5

50 @ Vas=10V

0.5

2

SST213

10

1.5

50 @ Vas=10V

0.5

2

SST215

20

1.5

50 @ Vas=10V

0.5

2
