    LV5T5000XMCA2RX低相位噪声石英晶振Wi2Wi(PDI)

    发布时间：2024-04-03 09:38:31     浏览：1179

    　　PDI LV5系列是一款高性能时钟振荡器，主要特点在于其极低的相位抖动和卓越的相位噪声。产品以密封包装形式提供，确保了产品的稳定性和耐用性。


    　　该晶振的输出类型为LVDS，能够满足多种信号传输需求。其工作频率范围覆盖从40MHz到200MHz，能够满足不同应用场景的需求。在尺寸方面，LV5T5000XMCA2RX的尺寸为5.00mm x 3.20mm x 1.20mm，紧凑的设计使其易于集成到各种设备中。它的主要规格包括频率范围从40.0000MHz到200.0000MHz，输出电压水平在指定范围内，并具有多种操作选项和定制选择。

    Paramete

    Supply Voltage*1(±5%)

     Units

    3.3

    2.5

      V

      Frequency Range*1


    40.000000 to 200.000000

     MHz

      Frequency Stahiliy

      4l Causes(Maximum)

    Per Option

     ppm

      Temperature Range*

      Operating

    Per Option

     “C

      Storage

    55 to+125

     “C

      Supply Current (Maximum)


    40

    mA

      Output


    Differential LVDS Squarewave


      Load  (Typical)

      Between Output and Comp Output

    100

    Ω

      Duty Cycle (Maximum)

      50%Vcc

    45/55

    %

      Rise/Fall Times (Maximum)

      Rise Time (20%to 80%Vcc)

    0.4

    n5

      Fall Time (80%to 20%Vcc)

    0.4

      Start up Time (Maximum


    10.0

    mS

      Output Voltage Levels

      High Voh (RL=100Ω

    1.43 Typical,1.60 Maximum

    V

      Low Vol (RL=100Ω)

    0.90 Minimum,1.10 Typical

      Differential Voltage


    250 Min,350 Typ,450 Max

    mV

      Pin 1 (Tri-State)(Option

      High (See below)or Open

    Enable


      Low (See below)*3

    Disable


      High Value (Minimum)

    70

    %Vcc

      Ow Value (Maximumi*

    30

    %Vcc

       Disable Current (Typical) *3

    10

    uA

      Enable Delay Time (Maximum)

    2.0

    m5

      Disable Delay Time (Maximum)

    0.2

    uS

      ntegrated Phase Jitter (RMS)

      12KHz to 20MHz

    0.3 Typical,1.0 Maximum

    p5

      Phase Noise (Typical)

      @10KHz Offset

    -138

    dBc/H

      @100KHz Offset

    -144

    　　在相位稳定性方面，产品提供了详细的频率稳定性参数，并且可以在多种温度范围内稳定工作?！〕嘶」娓裢?，该产品还具有一些特殊功能，如三态引脚和LVDS引脚，提供了更灵活的连接方式。启动时间、上升/下降时间以及集成相位抖动等性能指标也都有明确的数值范围。

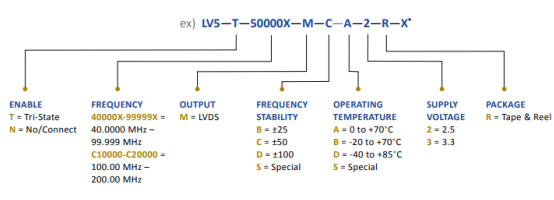

    订购指导：


    相关推荐：

    Wi2Wi TCX系列高稳定性高冲击TCXO

    Wi2Wi(PDI)恒温晶体振荡器OCXO

    Wi2Wi(PDI)温度补偿晶体振荡器TCXO

    更多Wi2Wi 晶振晶体相关产品信息可咨询立维创展。
