    BNC750型50MHz脉冲延迟发生器

    发布时间：2024-02-12 16:03:33     浏览：1239

    BNC 750 型 50 MHz 脉冲和延迟发生器采用微型封装，提供 4 个(或 8 个选项)独立的延迟脉冲?？赏ü?00 ps分辨率和低于50 ps RMS的通道间抖动进行长达10秒的延迟进行编程。 SMB输出可提供1.5 V至5 V可调至50 Ω(或3V至10V至高阻)的上升时间，上升时间为1 ns。脉冲幅度、极性和脉冲宽度可在每个输出通道上独立调节。750 型还提供两个输入或三个内部同步定时器(可在 0.1 Hz 至 50 MHz 范围内调节)或软件命令，用于触发所有选定的延迟通道。任一触发速率都可以设置为单次或重复。

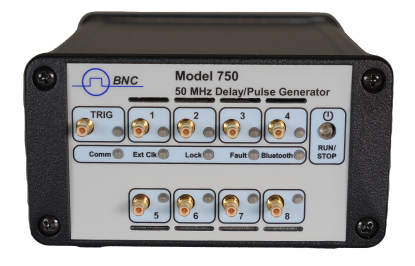

    BNC750型50MHz脉冲延迟发生器

    该发生器具有内部 100 MHz TCXO 时钟基准，还接受 10 MHz 至 240 MHz 正弦波或方波的外部时钟基准。750 型可通过 USB 或以太网 (LAN) 进行远程控制。该脉冲发生器非常适合同步皮秒激光系统(PLS)的所有设备。在此应用中，延迟发生器的“时钟输入”通过O/E(光电转换器)接收来自激光振荡器的参考信号(例如80 MHz)，延迟发生器提供在“时钟输入”上同步的单个或重复脉冲(在延迟、幅度、极性和脉冲宽度方面进行调整)，抖动非常低。从延迟发生器4 GPIO在软件控制下允许命令到激光系统的低频设备进行安全或控制。

    规格参数：

    • 通道：4 或 8 个独立通道

    • 分辨率：100 ps

    • 频率：0.1 至 50MHz

    • 通道抖动：50 ps

    • 脉冲幅度：1.5 至 5 V 至 50 Ω（或 3 至 10V 至 Hi-Z）

    • 外部参考时钟：10MHz 至 250MHz


    应用：

    • 精密脉冲应用

    • ATE应用

    • 皮秒激光系统定时控制

    • 高精度定时

    • 组件测试/QC

    • 脉冲拾取


    渠道4 或 8 个独立的延迟输出
    延迟范围0 至 100 秒
    延迟解决100 电源
    信道抖动 （RMS）< 50 ps + 延迟 x 10e-7
    准确性< 500 ps + 延迟 x 10e-6
    时基100 MHz，±5 ppm 稳定性
    外部触发速率高达 50 MHz，带预分频器，插入延迟< 85 ns
    内部触发速率三个内部定时器：0.1 Hz 至 50 MHz（10 秒至 20 ns），步长为 5 ns
    脉冲幅度1.5 V 至 5 V 至 5 V（50 Ω，10 mV 分辨率）
    上升和下降时间1 ns/1 ns 至 50 Ω
    脉冲宽度10 ns 至 10 s，5 ns 分辨率
    脉冲极性高电平有效或低电平有效
    爆裂 1 至 1 000 000 000，可调周期 5 ns 分辨率
    多路复用任何通道组合都可以被 OR 连接到所有输出
    连接器中小型企业
    外部参考时钟10 MHz 至 240 MHz，可调，步长为 500 kHz
    门（或第二触发）高电平有效、可调门限、正斜率、速率< 10 MHz
    接口USB 转 UART，10/100Mb/s LAN
    操作系统Windows 或 Linux
    电源标准USB或外部电源
    功耗2.5 W 至 15 W（取决于选件和配置）
    尺寸（宽 x 高 x 深）4.25 英寸 x 2.3 英寸 x 5.1 英寸


    运输尺寸18x12x9 英寸
    装运重量5 磅
