    Statek低频振荡器设计的比较

    发布时间：2024-01-08 09:31:04     浏览：914

    Statek低频振荡器设计的比较

    振荡器类型

    晶体控制振荡器可分为两大类:正电抗或负电抗。正电抗模式通常被称为“平行谐振”或“反谐振”振荡器。皮尔斯振荡器是一种常见的正电抗振荡器。负电抗模式通常被称为串联振荡器。Statek晶体的设计和调整为特定的操作模式(表1)。

    模式振荡器晶体推荐
    正电抗皮尔斯或并联CX-1V or CX-2V使用单逆变器
    负电抗系列CX-1H or CX-2H使用两个逆变器

    表1：推荐用于基本振荡器电路的Statek晶体

    皮尔斯振荡器

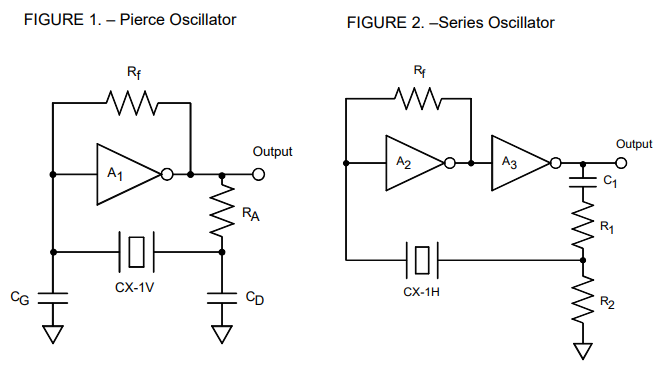

    皮尔斯振荡器(图1)采用单逆变器，具有两个移相电容和在反馈回路中提供180°℃相移的晶体。晶体的导电行为就像电感一样。振荡频率比晶体的串联谐振频率高30ppm ~ 300ppm。如果晶体从电路中取出，振荡器通?；嵬Ｖ拐竦?。与串联振荡器相比，穿孔式振荡器通常启动较慢，电流较小。小型化的便携式设备(电池供电)，包括手持数据输入终端，都使用了皮尔斯振荡器。


    系列振荡器

    通常，串联振荡器(图2)由两个级联的逆变器组成，晶体连接在第二个逆变器输出和第一个逆变器输入之间。这种晶体的电行为就像电容器一样。如果晶体被移除，振荡器通?；嵋愿叩钠德首杂稍诵?。与穿孔振荡器相比，它启动更快(通常为100毫秒)，并吸收更大的电流。


    皮尔斯还是系列?

    晶体或振荡器类型的选择主要取决于性能要求。表2总结了穿孔振荡器和串联振荡器的性能特点。CX-1V晶体的Q值比CX-1H高，因为它是密封在真空包装中。CX-1H晶体具有大约3到5倍高的运动阻力(低Q)，因为它是密封的，接近大气压。


    振荡器的特点

    系列振荡器

    CX-1H, CX-2H

    		 皮尔斯振荡器

    CX-1V, CX-2V

     振荡电流0.1 - 5mA10-600 μA
    开始时间小于_秒小于1秒
    长期稳定通过晶体时效测定通过晶体时效测定
    温度稳定性晶体测定晶体测定
    晶体故障(打开)通常自由运行1.5-2x晶体频率停止振荡
    包装密封失效频率下降振荡停止或频率下降
    频率调整More difficult than pierce易于修剪电容器

    表2：皮尔斯振荡器和串联振荡器的特性


    相关推荐：

    Statek TS1/TS4温度传感器频率160~350kHz

    Statek高温高冲击引线振荡器

    Statek小型石英晶体振荡器

    Statek超小型表面贴装石英晶体频率10kHz~250MHz

    更多Statek晶振相关产品信息可咨询立维创展。
