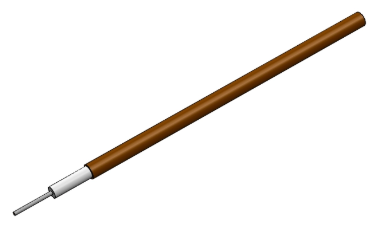

    M17/151-00001同轴电缆EZ Form

    发布时间：2023-10-11 16:46:48     浏览：746

    EZ Form提供适合MIL-DTL-17标准化的27种铜和铝?；ぬ装敫招缘缋?。M17/151-00001电缆线满足甚至超过军工用规格，并且有多种规格和饰面可以选择。

    为了能防氧化，EZ Form建议把M17/151-00001保存在原包装中，并且将M17/151-00001保存在干燥的温度监控环境里直到应用。

    美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

    深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

    详情了解EZ Form Cable产品请点击：http://www.mbaorg.cn/brand/78.html

    EZ Form.png

    Specifications

    DIMENSIONS

    Center Conductor Diameter

    0.0113 in

    Dielectric Diameter

    0.0370 in

    Outer Conductor Diameter

    0.0470 in

    MATERIALS

    Center Conductor Material

    SPCW

    Dielectric Material

    PTFE

    Outer Conductor Material

    Copper

    RoHS Compliant

    Yes

    MECHANICAL CHARACTERISTICS

    Minimum Temperature

    ?40 °C

    Maximum Temperature

    +100 °C

    Inside Bend Radius (Minimum)

    0.125 in

    Weight

    0.47 lbs

    per 100 ft

    ELECTRICAL CHARACTERISTICS

    Nominal Impedance

    50.0 ?

    Nominal Impedance Margin

    ±2.5 ?

    Velocity of Propagation

    69.50%

    Shielding Effectiveness

    >165 db

    Voltage Withstanding

    2000 VRMS

    @ 60 Hz

    Continuous Working Voltage

    1000 VRMS max

    Maximum Operating Frequency

    20 GHz

    Attenuation

    FREQUENCY

    DB / 100 FT TYPICAL

    0.5 GHz

    28 db

    1.0 GHz

    40 db

    3.0 GHz

    70 db

    5.0 GHz

    90 db

    10.0 GHz

    130 db

    20.0GHz

    190 db

    Power

    FREQUENCY

    WATTS CW @ 20 °C (MAX)

    0.5 GHz

    45 W

    1.0 GHz

    32 W

    3.0 GHz

    18W

    5.0 GHz

    13W

    10.0 GHz

    9 W

    20.0 GHz

    6.5W
