    EZ-FLEX.47-J同轴电缆EZ Form

    发布时间：2023-09-13 17:01:38     浏览：860

    EZ Form的EZ-FLEX.47-J电缆线铜锡复合外导线提供实心护线套半刚性同样的100%覆盖率，但是可以轻松手工艺塑造成用户的规格尺寸。因为其规格尺寸相似，EZ-FLEX.47-J电缆与标准半刚性电缆连接器同时使用，提供相似的电气特性，不再需要繁杂的设计制造。

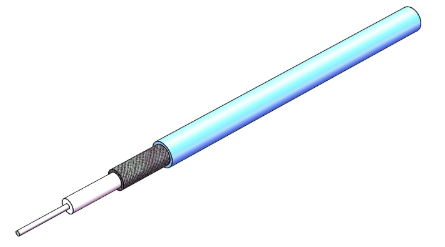

    EZ-FLEX.47-J的0.047"可注塑成型铜锡复合外导线，SPCW中心导线，PTFE电解介质，蓝色FEP护线套。

    美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

    深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

    详情了解EZ Form Cable产品请点击：c


    Specifications

    DIMENSIONS

    Center Conductor Diameter

    0.0113 in

    Dielectric Diameter

    0.0340 in

    Outer Conductor Diameter

    0.0470 in

    Jacket Diameter

    0.0600 in

    MATERIALS

    Center Conductor Material

    SPCW

    Dielectric Material

    PTFE

    Outer Conductor Material

    Copper-Tin Composite

    Jacket Material

    Blue FEP

    RoHS Compliant

    Yes

    MECHANICAL CHARACTERISTICS

    Minimum Temperature

    ?55 °C

    Maximum Temperature

    +200 °C

    Inside Bend Radius (Minimum)

    0.125 in

    Weight

    0.47 lbs

    per 100 ft

    ELECTRICAL CHARACTERISTICS

    Nominal Impedance

    50.0 ?

    Nominal Impedance Margin

    ±2.0 ?

    Velocity of Propagation

    70.00%

    Shielding Effectiveness

    >90 db

    Voltage Withstanding

    2000 VRMS

    @ 60 Hz

    Continuous Working Voltage

    800 VRMS max

    Maximum Operating Frequency

    116 GHz

    Attenuation

    FREQUENCY

    DB / 100 FT TYPICAL

    0.5 GHz

    28 db

    1.0 GHz

    39 db

    5.0 GHz

    90 db

    10.0 GHz

    130 db

    18.0 GHz

    180 db

    26.5 GHz

    225 db

    40.0 GHz

    286 db

    50.0 GHz

    328 db

    65.0 GHz

    385 db

    90.0 GHz

    470 db

    Power

    FREQUENCY

    WATTS CW @ 20 °C (MAX)

    0.5 GHz

    45 W

    1.0 GHz

    31 W

    5.0 GHz

    13 W

    10.0 GHz

    9.3W

    18.0 GHz

    7 W

    26.5 GHz

    5.6W

    40.0 GHz

    4.4W

    50.0 GHz

    4 W

    65.0 GHz

    3.4W

    90.0 GHz

    2.8 W
