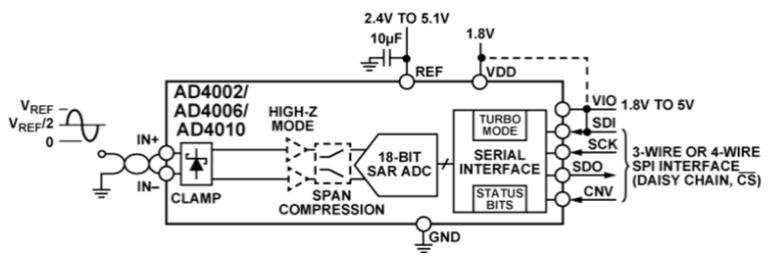

ADI的AD4002/AD4006/AD4010是高精度、高速度、低能耗、18位、EasyDrive、高精密逐渐接近存储器(SAR)模数转换器(ADC)，选用单电源VDD使用?；嫉缪?/span>VREF由外部增加，而且可以独立于电源电流进行调节。AD4002/AD4006/AD4010功能损耗与吞吐量呈线性相关。

EasyDrive功能能降低信号链复杂性和功能损耗，从而实现更高的通道密度。AD4002降低的输入电流（特别是在高阻抗模式下）再加上较长的信号采集过程，不需要专用型ADC驱动器。AD4002拓展了能够驱动这些ADC的配置电源的范围。

AD4002输入跨度压缩不需要向ADC驱动放大器提供负电源，同时保存对完整性ADC编码范围的访问。AD4002输入过压钳位可?；?/span>ADC输入免遭过电压事件的影响，最大限度减少对参考管脚的影响，并且不需要外部?；ざ?。

AD4002高至2MSPS的高效器件吞吐量让用户能够准确捕捉射频信号并执行过采样技术，可缓解与抗混叠滤波器设计相应的挑战。AD4002串行外设端口(SPI)时钟速率要求的降低能降低数字输入/输出功能损耗，扩展数字服务器选择，并优化通过数字隔离传送数据的任务。SPI兼容的串行用户接口根据使用单独的VIO逻辑性电源与1.8V、2.5V、3V和5V逻辑性兼容。

特征和优势

易驱动

大幅度减少输入反冲

输入电流降到0.5μA/MSPS

增强型搜集时期，1MSPS时周期时间≥79%

初次转换精确，无延迟或管路延迟

单电源运作的输入跨距压缩

迅速转换容许低SPI时钟速率

输入过压钳位?；の崭咧?/span>50mA的电流

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

性能卓越

伪差分模拟输入范围

0V至V REF，V REF范围为2.4V至5.1V

吞吐量：2MSPS/1MSPS/500kSPS选择

INL：最高±3.2LSB

保障18位，无漏码

SNR：95dB，f IN=1kHz，V REF=5V

THD：f IN=1kHz时为?125dB，f IN=100kHz时为?108dB

SINAD：f IN=1MHz时为84.5dB

过采样动态范围

OSR=2时为98dB

OSR=1024时为125dB

低电量模式

单1.8V电源供应，具备1.71V至5.5V逻辑端口

500kSPS时为2.5mW（仅VDD）

10kSPS时为70μW，2MSPS时为14mW（总功率）

10管脚封装：3mm×3mmLFCSP、3mm×4.90mmMSOP

管脚与AD4003/AD4007/AD4011系列兼容

保障使用：?40°C至+125°C

应用领域

功能测试设备

系统自动化

医用器材

电源供电设备

高精密数据采集系统

仪器仪表和控制技术
