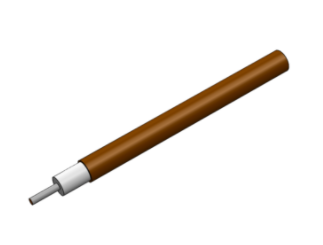

    EZ-31-LA铜护套半刚性电缆EZ Form

    发布时间：2023-07-14 16:57:02     浏览：704

    EZ Form铜护套半刚性LA（低衰减系数）电缆具备微孔板电解介质，与实心PTFE半刚性电缆相比较，EZ-31-LA能实现较低的衰减系数、较高的操作温度及其较高的温度相位稳定性能。

    为了防止氧化，EZ Form建议把EZ-31-LA保存在原包装中，并且将EZ-31-LA储存在干燥的温度调节环境下直到应用。

    美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

    深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

    详情了解EZ Form Cable产品请点击：http://www.mbaorg.cn/brand/78.html


    Specifications

    DIMENSIONS

    Center Conductor Diameter

    0.0080 in

    Dielectric Diameter

    0.0240 in

    Outer Conductor Diameter

    0.0310 in

    MATERIALS

    Center Conductor Material

    SPCW

    Dielectric Material

    LD PTFE

    Outer Conductor Material

    Copper

    RoHS Compliant

    Yes

    MECHANICAL CHARACTERISTICS

    Minimum Temperature

    ?55 °C

    Maximum Temperature

    +250 °C

    Inside Bend Radius (Minimum)

    0.125 in

    Weight

    0.16 lbs per 100 ft

    ELECTRICAL CHARACTERISTICS

    Nominal Impedance

    50.0 ?

    Nominal Impedance Margin

    ±2.0 ?

    Velocity of Propagation

    76.50%

    Shielding Effectiveness

    >165 db

    Voltage Withstanding

    2000 VRMS @ 60 Hz

    Continuous Working Voltage

    800 VRMS max

    Maximum Operating Frequency

    175 GHz

    Attenuation

    FREQUENCY

    DB / 100 FT TYPICAL

    0.5 GHz

    32.4 db

    1.0 GHz

    45.9 db

    5.0 GHz

    103.2 db

    10.0 GHz

    146.5 db

    18.0 GHz

    197.3 db

    26.5 GHz

    240.3 db

    40.0 GHz

    296.6 db

    50.0 GHz

    332.5 db

    65.0 GHz

    380.6 db

    90.0 GHz

    450.3 db

    Power

    FREQUENCY

    WATTS CW @ 20 °C (MAX)

    0.5 GHz

    60 W

    1.0 GHz

    43 W

    5.0 GHz

    19 W

    10.0 GHz

    14 W

    18.0 GHz

    10 W

    26.5 GHz

    8 W

    40.0 GHz

    7 W

    50.0 GHz

    6 W

    65.0 GHz

    5 W

    90.0 GHz

    4 W
