    EZ-20半刚性电缆EZ Form

    发布时间：2023-05-04 16:48:04     浏览：763

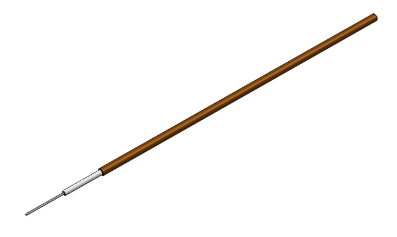

    EZ Form研制的铜护线套半刚性电缆提供100%屏蔽性，而且能够使用规范设备轻松注塑成型为定制开发样式。EZ-20电缆线可以使用各种标准化连接器。

    EZ-20半刚性铜外导线，SPCW中心导线，PTFE电解介质。

    为防止氧化，EZ Form建议把EZ-20储存在原封装中，并且将储存在干燥的温度控制环境里直到使用。

    美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

    深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

    详情了解EZ Form Cable产品请点击：/brand/78.html


    Specifications

    DIMENSIONS

    Center Conductor Diameter

    0.0050 in

    Dielectric Diameter

    0.0150 in

    Outer Conductor Diameter

    0.0230 in

    MATERIALS


    Center Conductor Material

    SPCW

    Dielectric Material

    PTFE

    Outer Conductor Material

    Copper

    RoHS Compliant

    Yes

    MECHANICAL CHARACTERISTICS

    Minimum Temperature

    ?55 °C

    Maximum Temperature

    +125 °C

    Inside Bend Radius (Minimum)

    0.050 in

    Weight

    0.10 lbs per 100 ft

    ELECTRICAL CHARACTERISTICS

    Nominal Impedance

    50.0 ?

    Nominal Impedance Margin

    ±2.0 ?

    Velocity of Propagation

    69.50%

    Shielding Effectiveness

    >165 db

    Voltage Withstanding

    750 VRMS@ 60 Hz

    Continuous Working Voltage

    300 VRMS max

    Maximum Operating Frequency

    260 GHz

    Attenuation

    FREQUENCY

    DB / 100 FT TYPICAL

    0.5 GHz

    53 db

    1.0 GHz

    75 db

    5.0 GHz

    170 db

    10.0 GHz

    244 db

    18.0 GHz

    332 db

    26.5 GHz

    409 db

    40.0 GHz

    511 db

    50.0 GHz

    577 db

    65.0 GHz

    668 db

    90.0 GHz

    803 db

    Power

    FREQUENCY

    WATTS CW @ 20 °C (MAX)

    0.5 GHz

    17 W

    1.0 GHz

    12 W

    5.0 GHz

    5.5 W

    10.0 GHz

    3.8 W

    18.0 GHz

    2.8 W

    26.5 GHz

    2.3 W

    40.0 GHz

    1.8 W

    50.0 GHz

    1.6 W

    65.0 GHz

    1.4 W

    90.0 GHz

    1.2 W
