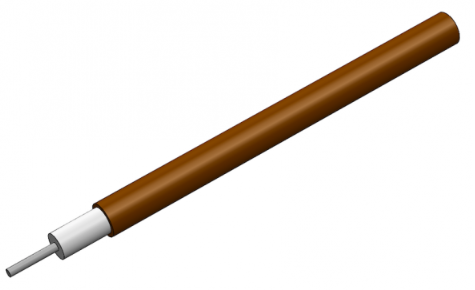

    M17/133-00006半刚性电缆EZ Form

    发布时间：2023-02-13 16:43:43     浏览：804

    MIL-DTL-17QPL审核批准电缆线

    EZ Form提供27种满足MIL-DTL-17标准铜铝护线套半刚性电缆。M17/133-0006电缆线满足甚至超过Mil规格，并提供更多的规格和饰面板。

    为防止氧化反应，EZ Form建议把M17/133-0006保存在原包装中，同时将M17/133-0006保存在干燥温度可以控制的环境里，直到使用。

    美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

    深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

    详情了解EZ Form Cable产品请点击：/brand/78.html

    EZ Form.png

    DIMENSIONS

    UNITS

    M17/133-00006
    REV F1

    Outer Conductor Diameter

    In

    .0865

    mm

    2.2

    Center Conductor Diameter

    In

    0.0201

    mm

    0.51

    Dielectric Diameter

    In

    0.066

    mm

    1.68

    MATERIALS

    Outer Conductor


    Copper

    Outer Conductor Plating


    Tin

    Dielectric


    PTFE

    Center Conductor


    SPCW

    RoHS Compliant


    YES

    MECHANICAL CHARACTERISTICS

    Temp Range °C

    °C

    -40 to +125

    Inside Bend Radius (Minimum)

    In

    .05

    mm

    1.27

    Weight

    lbs / 100ft

    1.53

    kg / 100m

    2.28

    ELECTRICAL CHARACTERISTICS**

    Nominal Impedance

    Ohms

    50.0 +/- 1.5

    Velocity of Propagation

    -

    69.5%

    Shielding Effectiveness

    db

    >165

    Voltage Withstanding

    VRMS @ 60 Hz

    5000

    Continuous Working Voltage

    VRMS MAX

    1500

    Maximum Operating Frequency

    GHz

    20

    Attenuation
    (db / 100 Ft Typical)

    0.5 GHz

    15

    1.0 GHz

    22

    5.0 GHz

    50

    10.0 GHz

    80

    18.0 GHz

    110

    26.5 GHz

    N/A

    40.0 GHz

    N/A

    50.0 GHz

    N/A

    65.0 GHz

    N/A

    90.0 GHz

    N/A

    Power (Watts Cw
    @ 20 °C, Maximum)

    0.5 GHz

    180

    1.0 GHz

    130

    5.0 GHz

    54

    10.0 GHz

    35

    18.0 GHz

    24

    26.5 GHz

    N/A

    40.0 GHz

    N/A

    50.0 GHz

    N/A

    65.0 GHz

    N/A

    90.0 GHz

    N/A


    上一篇: CLTE-AT? 层压板Rogers

    下一篇: El Ochito? 八轴触点Glenair

    推荐资讯

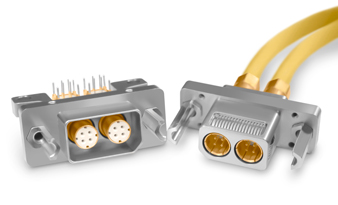

    • MIL-DTL-32139 纳米矩形连接器Glenair
