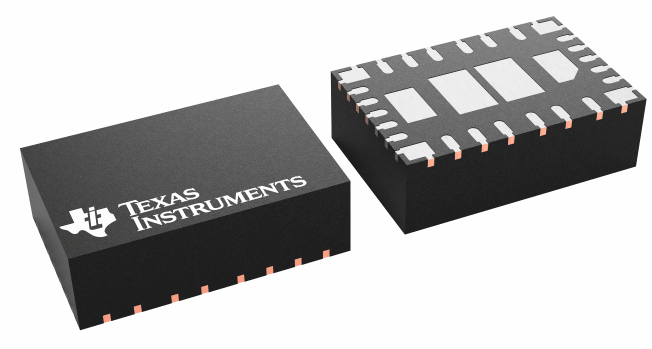

TPSM63603同步降压电源?？槭歉叨燃苫?/span>36V、3A多功率集成了DC/DC解决方案MOSFET、屏蔽屏蔽电感器和数个无源设备用高性能HotRod?QFN封装。TPSM63603的VIN和VOUT管脚设置封装的角落，可调整输入输出电布局中安置容器。TPSM63603底下四个相当大的散热焊层，在生产过程中能够实现简易的布局和有利于处理。

TPSM63603具备1V到16V输出电压，致力于迅速，超小型很容易实现PCB的低EMI设计需要四个外部器件，在研发过程中减少磁性和补偿器件选择过程。

尽管对空间不足型应用使用了简单的小尺寸设计，TPSM63603?？樘峁┝诵矶嗵匦?，可以实现稳定性能量：具备迟缓功能的精确使能端可以实现输入电压UVLO电阻可编程开关节点?？榈难拱诼屎屠┢低ㄐ叛∠?/span>EMI、集成化VCC、提高高可靠性输入电容器稳定开关频率在全负载电流范围之内，及其PGOOD指示仪可以实现时间控制、故障?；び胧涑龅缪辜嗫厣璞?。

特性

?多功能同步降压直流电/直流?？?/span>

集成化MOSFET、电感线圈和控制?？?/span>

3V至36V的宽输入电压范围

可调式输出电压范围包括1V至16V

4mm×6mm×1.8mm超模压材料封装

–40°C至125°C结温范围

使用RT管脚或外界SYNC信号能够在200kHz至2.2MHz范围内调节频率

负输出电压使用性能

?在整体负载范围之内具备极高效率

12VIN、5VOUT、1MHz时最高值效率为93%

具备适用于提高效率的外部偏置选择

关断时的静态电流为0.6μA（典型值）

?极低的传导和辐射EMI信号

具备双输入路径和集成化电容器的低噪音封装能降低开关振铃

展频调制（S后缀）

电阻器调整的开关节点压摆率

恒定频率FPWM运作模式

满足CISPR11和32B类发射要求

?适用于可扩展性电源

与TPSM63602（36V、2A）管脚兼容

?固定?；ぬ匦?，可以实现稳健设计

高精密使能输入和漏极开路PGOOD指示仪（适用于时序、控制与VINUVLO）

过电流和热关断?；?/span>

?使用TPSM63603并借助WEBENCH?PowerDesigner创建定制设计方案

使用

?测试和测量及其航空航天和国防

?智能化工厂与控制

?降压和反相降压/升压电源
